Article Gas Sensor Principle and Different Type Comparison

อุปกรณ์วัดการรั่วของแก๊ซจากระบบการผลิต จากถังเก็บ หรือจากระบบขนส่งแก๊ซ เป็นอุปกรณ์สำคัญสูงสุด เพราะเป็นอุปกรณ์ควบคุมความปลอดภัย ป้องกันจากการเกิดเพลิงไหม้ หรือการระเบิด ทำให้เกิดความเสียหายต่อระบบการผลิต หรือ ต่อการขนส่ง เกิดการสูญเสียต่อธุรกิจ ทรัพย์สิน หรือบุคคล

การวัดการรั่วของแก๊ซ ได้มีการพัฒนาเทคโนโลยีการวัด ที่ยอมรับ ใช้อย่างพร่หลาย มี 5 แบบ ซึ่งแต่ละเทคโนโลยี่จะใช้วัดผลแต่ละที่ (Location) แต่ละแก๊ซ (Gas composition) แต่ละส่วนผสมของแก๊ซ (Mixture gas) ได้ไม่เหมือนกัน มีแฟคเตอร์เกี่ยวข้องมากมาย เช่นทิศทาง และความเร็วลม ลักษณะและข้อจำกัดของอุปกรณ์ เป็นต้น

การเลือกใช้ชนิดของเทคโนโลยี จุดทีติดตั้ง และจำนวนอุปกรณ์ จึงต้องเป็นผู้มีความรู้ดี มีทักษะ และประสบการณ์ เพื่อการวัดครอบคลุมพื้นที่ และถูกต้อง มีความปลอดภัย เป็นไปตามมาตรฐาน (Code and standard) ทางวิศวกรรม (Engineering) และทางด้านความปลอดภัย (Safety) ที่ใช้ควบคุม และที่สากลยอมรับ

องค์ที่ควบคุมมาตรฐานของการวัดแก๊ซรั่ว

• International Organization for Standardization (ISO)
• Standards Australia (AS)
• International Electrotecnical Commission (IEC)

องค์ที่ควบคุมมาตรฐานของการวัดเพลิงไหม้ (ของออสเตรเลีย)

• AS 3786:2014 Smoke Alarms
• AS 7240.6:2006 Carbon Monoxide Fire detectros Using Electro-Chamical Cells
• AS 1851:2021 Routine Service of Fire Protection Systems and Equipment
• AS 1670.1:1995 Fire Detection, Warning, Control and Intercom Sys Design, Inst & Commission

Safety Integrity Level หรือ SIL เป็นตัวเลขที่บอกถึงระดับความสามารถของระบบรักษาความปลอดภัยนั้น จะใช้ในระบบรักษาความปลอดภัยด้วยเครื่องมือวัด (Safety Instrumented System หรือ SIS) เป็นเครื่องมือลดความอันตรายหรือจำกัดความอันตรายประเภทหนึ่งคล้ายๆกับระบบควบคุมทั่วไป (Process Control System) หรือระบบป้องกันอันตรายทางกล เช่น Safety Relief Valve หรืออื่นๆ

SIL เป็นระบบรักษาความปลอดภัยด้วยเครื่องมือวัด (Safety Instrumented System หรือ SIS) เป็นส่วนหนึ่งที่ใช้ลดความเสี่ยง (Risk) จากในระดับที่ยอมรับไม่ได้ ทำให้ความเสี่ยงทีฝังตัวอยู่ (Inherent risk) ลดลงจนถึงระดับที่ยอมรับได้ (Level of tolerable risk)

ระบบ ลำดับขั้นในการรักษาความปลอดภัยของโรงงาน

โดยถ้าระบบควบคุมทั่วไป (Process Control System) นั้นเกิดทำงานผิดปกติหรือไม่สามารถควบคุมระบบได้อีกต่อไป หรือการทำงานที่ผิดพลาดของผู้ปฎิบัติงาน ระบบรักษาความปลอดภัยด้วยเครื่องมือวัด (Safety Instrumented System หรือ SIS) ก็จะเริ่มการทำงานอย่างอัตโนมัติ ที่เป็นเช่นนั้นได้เพราะโดยปกติแล้วระบบรักษาความปลอดภัยด้วยเครื่องมือวัด

ประโยชน์ของ Safety Integrity Level หรือ SIL

• ช่วยให้ระบบหรือกระบวนการผลิตนั้นสามารถหยุดหรือคงอยู่ในสภาวะที่ปลอดภัยได้
• ช่วยลดความอันตรายหรือผลกระทบที่อาจจะเกิดขึ้น

การหาค่าของระดับความปลอดภัย (SIL Classification หรือ SIL Determination)

SIL Classification หรือ การหาค่าของระดับความปลอดภัยนั้น เป็นวิธีมาตรฐานสากลที่ถูกระบุไว้ในหลายๆระบบ หนึ่งในระบบมาตราฐานสากลที่เป็นที่รู้จักกันดีคือ ANSI/ISA S84.00.01 (IEC 61511-mod) ซึ่งเป็นระบบมาตราฐานสากลที่ใช้กันอย่างกว้างขวางในระบบรักษาความปลอดภัยด้วยเครื่องมือวัด

มาตราฐาน ISA S84.00.01 (IEC 61511-mod) ได้นำเสนอวิธีหาค่าของระดับความปลอดภัย (SIL Classification) ไว้หลายวิธี มีทั้งแบบเชิงปริมาณและแบบวิธีเชิงคุณภาพ

วิธีหลัก 2 วิธีที่ใช้กันอย่าแพร่หลายในอุตสาหกรรมน้ำมันกับก๊าซในการหาค่าระดับความปลอดภัย (SIL Classification) คือ

1.1) แบบใช้กราฟความเสี่ยง (Risk Graph) และ

1.2) แบบวิเคราะห์ชั้นความปลอดภัย (Layer of Protection Analysis หรือ LOPA)

Gas detector ทุกตัวต้องผ่านขั้นตอนการวิเคราะห์ความเสี่ยง มีประกาศนียบัตรรับรอง จึงจะนำเข้าใช้งานได้

ชนิดหลักๆของเทคโนโลยีเครื่องวัดแก๊ซรั่ว

1. Electrochemical Gas Sensors
2. Catalytic Bead Sensors
3. Infrared Gas Sensors
4. Photoionization Gas Sensors

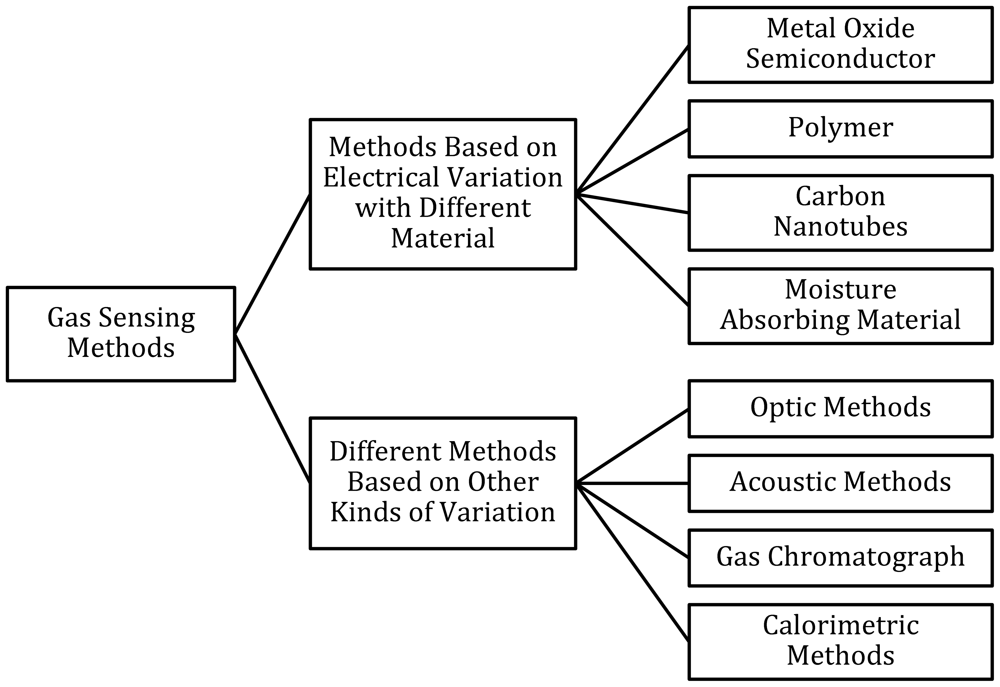

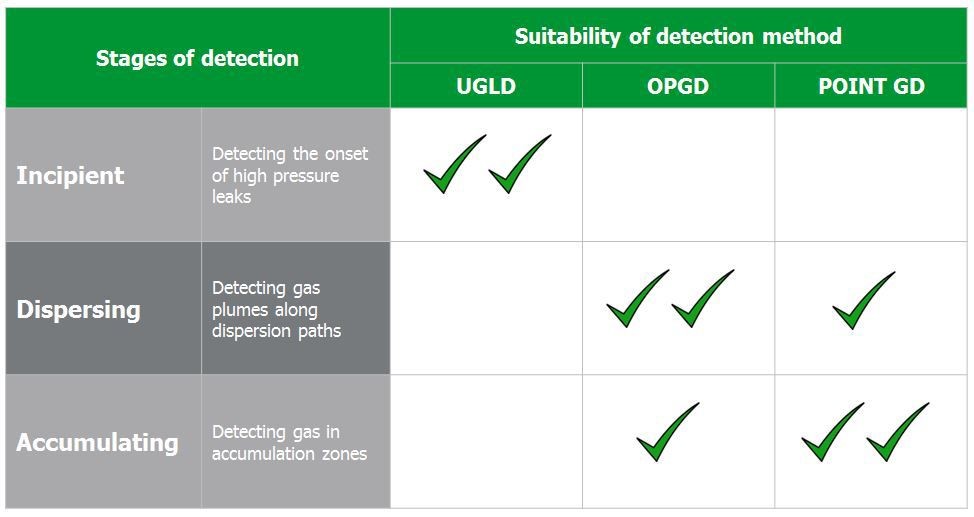

เทคโนโลยีการวัดแก๊ซรั่วมมีหลายแบบ

วิธีการตรวจสอบ

ชนิดของเครื่องมือวัดแก๊ซรั่ว

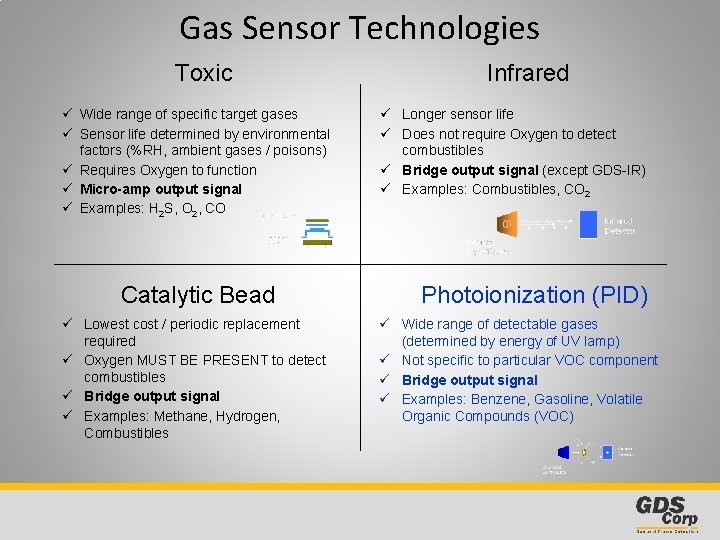

ชนิดของเครื่องวัดแก๊ซรั่ว

หลักที่ใช้การในการวัดแก๊ซรั่ว

เปรียบเทียบชนิดแก๊ซกับการวัดแบบต่างๆ

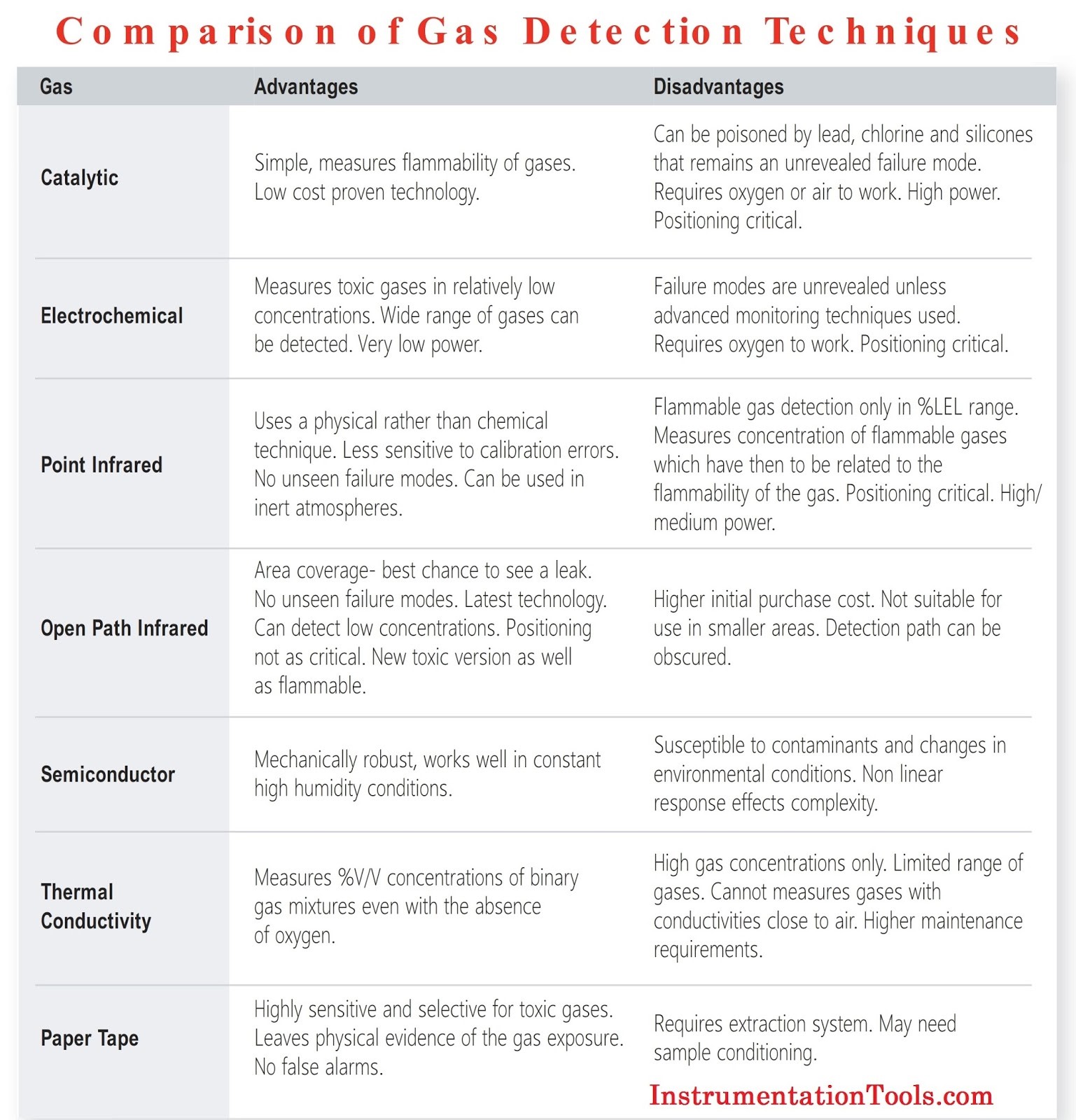

เปรียบเทียบข้อดีและข้อเสียของเทคโนโลยีของการวัดแบบต่างๆ

ค่าใช้จ่ายโดยประมาณของเครื่องมือวัดแบบต่างๆ

ความเสถียรของการวัดด้วย Sensor แบบต่างๆ

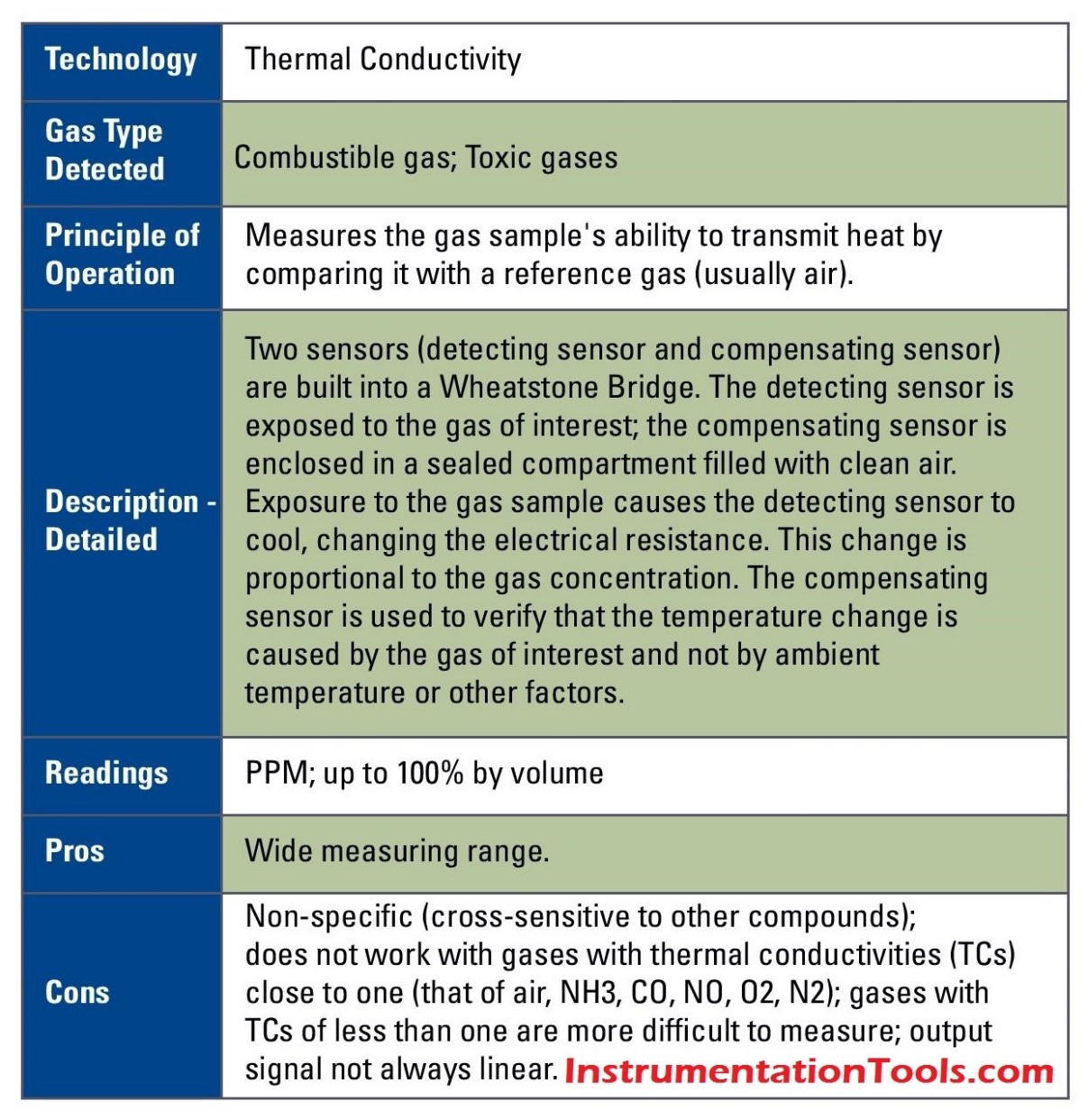

ลักษณะจำเพาะของเครื่องวัดแบบ Thermal Conductivity gas sensor

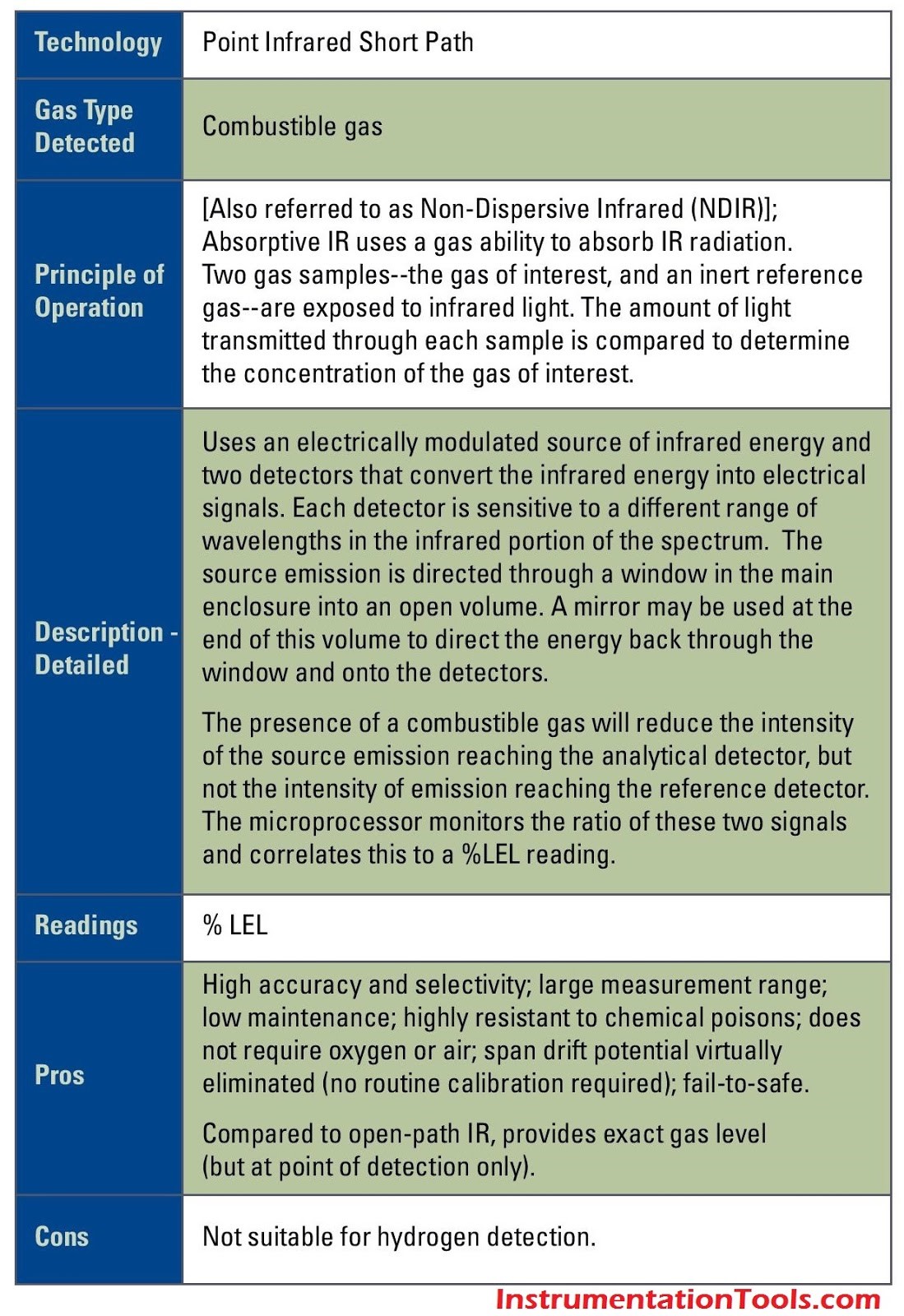

ลักษณะจำเพาะของเครื่องวัดแบบ Point infrared short path gas sensor

ลักษณะจำเพาะของเครื่องวัดแก๊ซแบบ Photoionzation

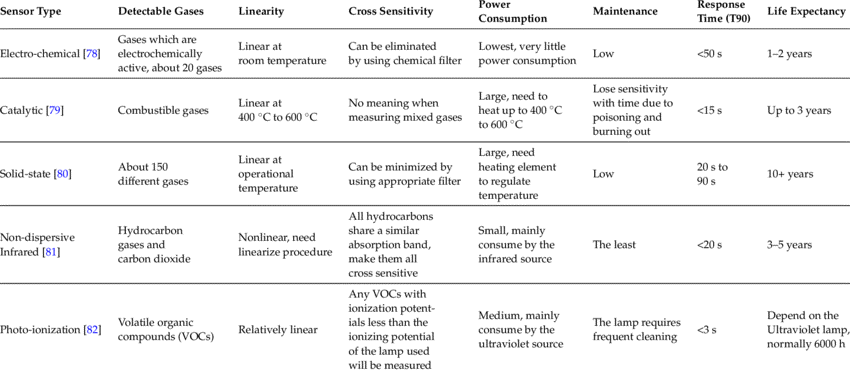

เปรียบเทียบระหว่างเทคโนโลยี่ของเครื่องมือวัดแก๊ซรั่ว

การทำงานของ PID gas sensor

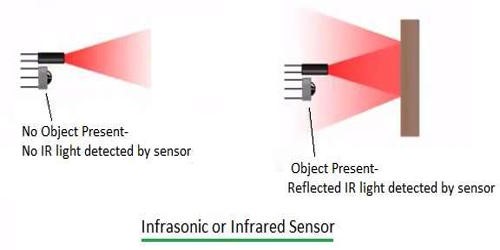

หลักการของ Infrared (IR) หรือ Infrasonic gas sensor

การทำงานของ IR gas Sensor

การทำงานของ Combustible gas sensor

การทำงานของ Toxic gas sensor
