เครื่องตรวจวัดควันไฟในระบบท่อลม

Duct Smoke Detector

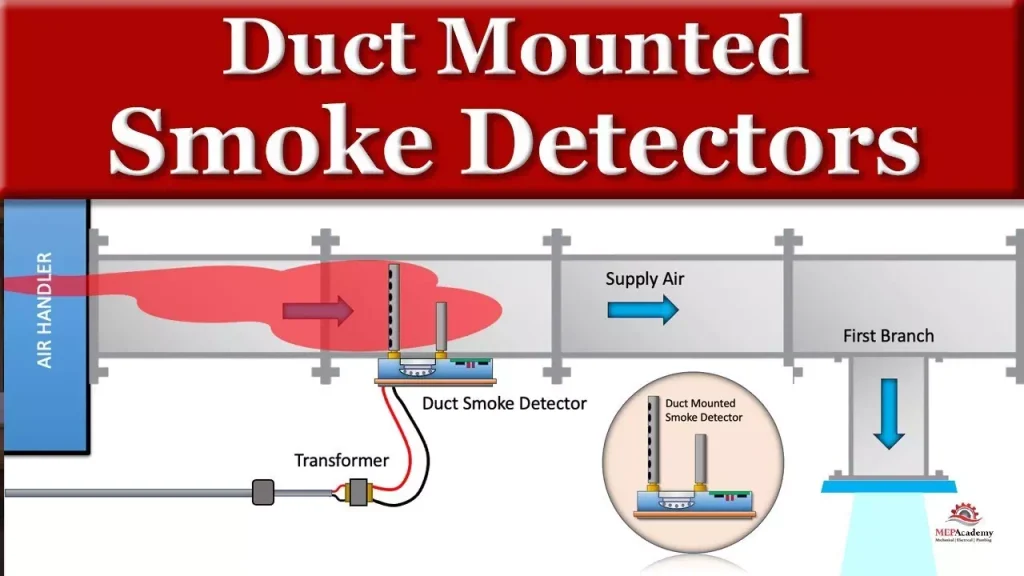

Duct Smoke Detector คืออุปกรณ์ที่ตรวจสอบอากาศซึ่งไหลผ่านท่อลมของระบบ HVAC และสามารถส่งสัญญาณเตือนหรือสัญญาณควบคุมเมื่อพบควันในอากาศ

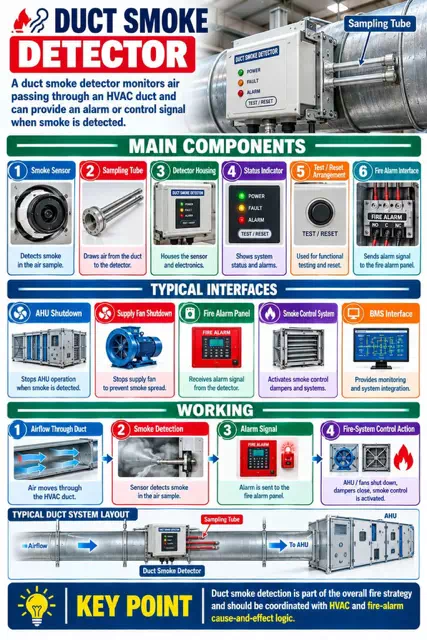

ส่วนประกอบหลัก

• Smoke Sensor: ตรวจจับควันในตัวอย่างอากาศ
• Sampling Tube: ดึงอากาศจากท่อลมเข้าสู่เครื่องตรวจจับ
• Detector Housing: บรรจุเซนเซอร์และวงจรอิเล็กทรอนิกส์
• Status Indicator: แสดงสถานะ Power / Fault / Alarm
• Test/Reset Arrangement: ใช้สำหรับทดสอบการทำงานและรีเซ็ตระบบ
• Fire Alarm Interface: ส่งสัญญาณแจ้งเตือนไปยังแผงควบคุมสัญญาณไฟไหม้

อินเทอร์เฟซที่ใช้งานทั่วไป

• AHU Shutdown: หยุดการทำงานของ AHU เมื่อพบควัน
• Supply Fan Shutdown: หยุดพัดลมจ่ายลมเพื่อป้องกันควันแพร่กระจาย
• Fire Alarm Panel: รับสัญญาณแจ้งเตือนจากเครื่องตรวจจับ
• Smoke Control System: เปิดใช้งานการควบคุมควัน เช่น แดมเปอร์
• BMS Interface: ให้การตรวจสอบและเชื่อมต่อกับระบบอาคาร

การทำงาน

• Airflow Through Duct อากาศเคลื่อนที่ผ่านท่อ HVAC
• Smoke Detection เซนเซอร์ตรวจพบควันในตัวอย่างอากาศ
• Alarm Signal ส่งสัญญาณไปยังแผงควบคุมสัญญาณไฟไหม้
• Fire-System Control Action สั่งหยุด AHU/พัดลม ปิดแดมเปอร์ และเปิดใช้ระบบควบคุมควัน

สิ่งสำคัญ

การตรวจจับควันในท่อลมเป็นส่วนหนึ่งของกลยุทธ์ป้องกันอัคคีภัยโดยรวม และต้องประสานกับตรรกะการควบคุม HVAC และ Cause-and-Effect ของระบบแจ้งเหตุเพลิงไหม้
