ตู้ควบคุมระบบแจ้งเหตุเพลิงไหม้
ส่วนประกอบและการเชื่อมต่อ

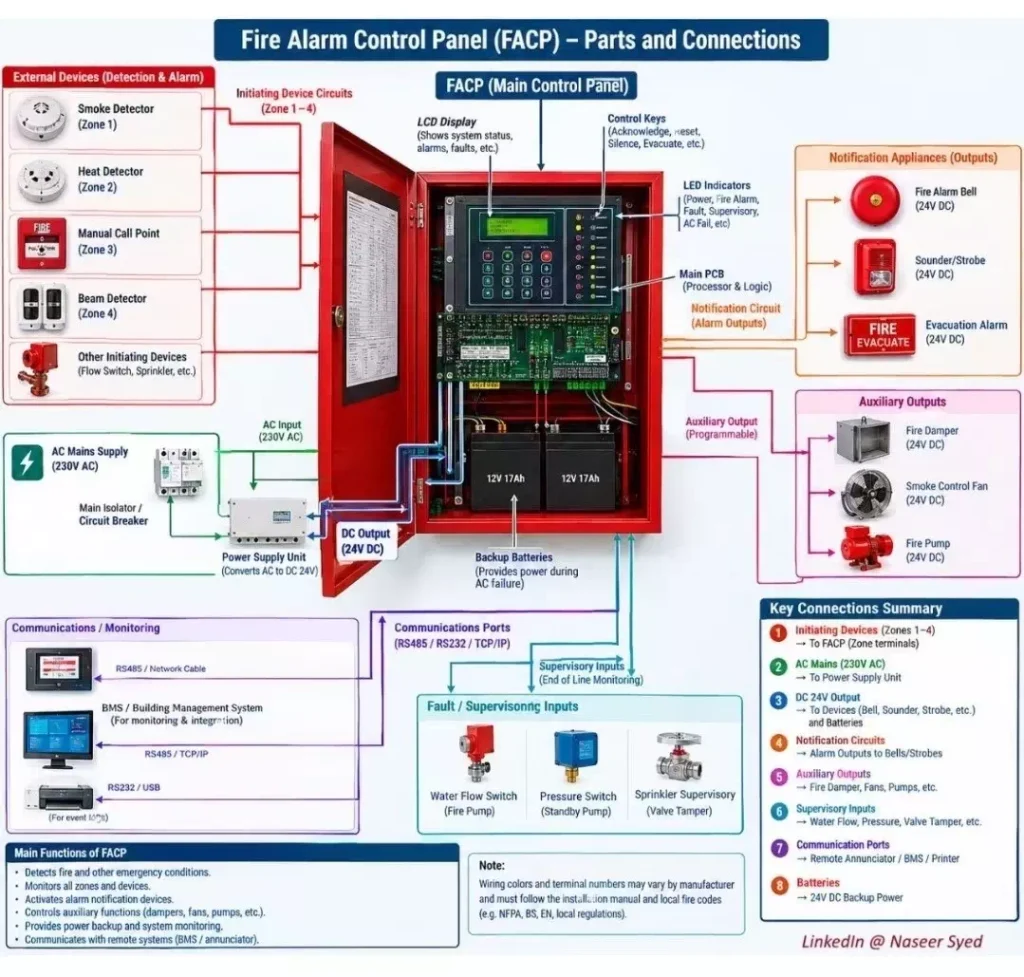

ภาพแสดงตู้ FACP
FACP อยู่ตรงกลางพร้อมอุปกรณ์ที่ต่อเข้าและออกจากตู้ ได้แก่ อุปกรณ์ตรวจจับและแจ้งเหตุ ระบบไฟเลี้ยง อุปกรณ์แจ้งเตือน เอาต์พุตเสริม ระบบสื่อสาร/ติดตามผล และอินพุตควบคุมดูแล (supervisory)
อุปกรณ์อินพุต (External Devices: Detection & Alarm)
ต่อผ่านวงจรอุปกรณ์เริ่มต้นเหตุ (Initiating Device Circuits) โซน 1–4 ได้แก่ เครื่องตรวจจับควัน (โซน 1) เครื่องตรวจจับความร้อน (โซน 2) ปุ่มแจ้งเหตุด้วยมือ Manual Call Point (โซน 3) เครื่องตรวจจับแบบลำแสง Beam Detector (โซน 4) และอุปกรณ์เริ่มต้นเหตุอื่น เช่น flow switch และสปริงเกอร์
ส่วนประกอบภายในตู้ FACP
• จอ LCD แสดงสถานะระบบ สัญญาณเตือน และความผิดปกติ
• ปุ่มควบคุม เช่น Acknowledge, Reset, Silence, Evacuate
• ไฟ LED แสดงสถานะ เช่น Power, Fire Alarm, Fault, Supervisory, AC Fail
• แผงวงจรหลัก (Main PCB) ซึ่งเป็นหน่วยประมวลผลและตรรกะ
• แบตเตอรี่สำรอง 12V 17Ah จำนวน 2 ลูก จ่ายไฟเมื่อไฟ AC ขัดข้อง
ระบบไฟเลี้ยง
ไฟ AC 230V เข้าผ่านเบรกเกอร์/ตัวตัดวงจรหลัก ไปยังชุดจ่ายไฟ (Power Supply Unit) ที่แปลงเป็น DC 24V เพื่อจ่ายให้ตู้ อุปกรณ์ต่าง ๆ และชาร์จแบตเตอรี่
เอาต์พุต
อุปกรณ์แจ้งเตือน (Notification Appliances, 24V DC)
กระดิ่งแจ้งเหตุ, Sounder/Strobe, ป้าย/สัญญาณอพยพ (Evacuation Alarm)
เอาต์พุตเสริมแบบโปรแกรมได้ (Auxiliary Outputs, 24V DC)
ควบคุม Fire Damper, พัดลมควบคุมควัน (Smoke Control Fan) และปั๊มดับเพลิง
อินพุตควบคุมดูแลและความผิดปกติ (Fault / Supervisory Inputs)
Water Flow Switch, Pressure Switch (ปั๊มสำรอง) และ Sprinkler Supervisory (Valve Tamper) โดยมีการเฝ้าระวังสายแบบ End-of-Line
การสื่อสาร/ติดตามผล
พอร์ต RS485 / RS232 / TCP-IP เชื่อมต่อกับระบบบริหารอาคาร (BMS) เพื่อติดตามและรวมระบบ และเครื่องพิมพ์ (RS232/USB) สำหรับบันทึกเหตุการณ์
หน้าที่หลักของ FACP
• ตรวจจับเพลิงไหม้และภาวะฉุกเฉินอื่น
• เฝ้าระวังทุกโซนและอุปกรณ์
• สั่งงานอุปกรณ์แจ้งเตือน
• ควบคุมฟังก์ชันเสริม เช่น damper, พัดลม, ปั๊ม
• จ่ายไฟสำรองและตรวจสอบระบบ
• สื่อสารกับระบบระยะไกล (BMS/annunciator)
หมายเหตุ: สีสายและหมายเลขขั้วต่ออาจแตกต่างกันตามผู้ผลิต และต้องปฏิบัติตามคู่มือติดตั้งและข้อกำหนดด้านอัคคีภัยท้องถิ่น (เช่น NFPA, BS, EN)
