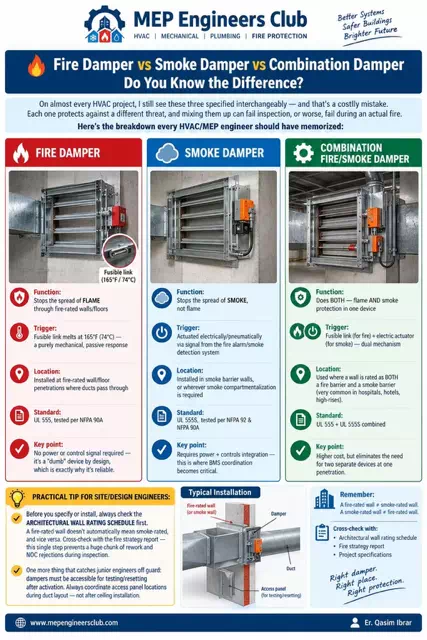

เป็นอุปกรณ์สำคัญในระบบ HVAC และระบบป้องกันอัคคีภัย โดยสาระสำคัญคือ ทั้ง 3 ชนิดมีหน้าที่และวิธีทำงานแตกต่างกัน ไม่ควรระบุใช้งานแทนกันโดยไม่ตรวจสอบข้อกำหนดของระบบ
1. Fire Damper — แดมเปอร์กันไฟ
หน้าที่:
ใช้ป้องกันการลุกลามของ เปลวไฟ (Flame) ผ่านผนังหรือพื้นซึ่งเป็นส่วนกั้นไฟ (Fire-rated wall/floor)
หลักการทำงาน
- โดยทั่วไปใช้ Fusible Link เป็นตัวตรวจจับความร้อน
- เมื่ออุณหภูมิสูงถึงประมาณ 165°F หรือ 74°C Fusible Link จะหลอม/ปลดกลไก
- ใบ Damper จะปิดลงโดยกลไกทางกล
- ไม่จำเป็นต้องใช้สัญญาณไฟฟ้าในการสั่งปิด
ตำแหน่งติดตั้ง
- บริเวณที่ Duct ผ่าน Fire-rated wall หรือ Fire-rated floor
- จุดที่ต้องป้องกันไม่ให้ไฟลุกลามผ่านช่องเปิดของระบบ Duct
มาตรฐานที่ระบุในภาพ
- UL 555
- ทดสอบตาม NFPA 90A
จุดสำคัญ:
Fire Damper เน้น ป้องกันไฟ (Fire) ไม่ใช่อุปกรณ์หลักสำหรับควบคุมควัน
2. Smoke Damper — แดมเปอร์ควบคุมควัน
หน้าที่:
ใช้ควบคุมและป้องกันการแพร่กระจายของ ควัน (Smoke) ผ่านระบบ HVAC
แตกต่างจาก Fire Damper ตรงที่ Smoke Damper ไม่ได้เน้นการหยุดเปลวไฟ
หลักการทำงาน
Smoke Damper ใช้ Electric หรือ Pneumatic Actuator ในการเปิด/ปิด
สามารถรับสัญญาณจากระบบ เช่น
Fire Alarm / Smoke Detection System → Control Signal → Actuator → Smoke Damper ปิด
ดังนั้นระบบควบคุมจึงมีบทบาทสำคัญ
ตำแหน่งติดตั้ง
มักติดตั้งบริเวณ
- Smoke Barrier
- Smoke Partition
- จุดแบ่งโซนควัน
- บริเวณที่ต้องควบคุมการแพร่กระจายของควัน
มาตรฐาน
ในภาพระบุ:
- UL 555S
- ทดสอบตาม NFPA 92 และ NFPA 90A
จุดสำคัญ
Smoke Damper ต้องมี Power และ Control Integration ดังนั้นการเชื่อมต่อกับระบบ Fire Alarm / BMS / Smoke Detection จึงมีความสำคัญ
3. Combination Fire/Smoke Damper — แดมเปอร์กันไฟและควัน
ตัวนี้เป็นการรวมคุณสมบัติของ Fire Damper + Smoke Damper ไว้ในอุปกรณ์เดียว
หน้าที่
สามารถป้องกันได้ทั้ง
Fire — เปลวไฟ
และ
Smoke — ควัน
จึงเหมาะกับบริเวณที่ต้องการป้องกันทั้งสองอย่างที่ช่องทะลุผ่านเดียวกัน
หลักการทำงาน
มีระบบทำงาน 2 ส่วน เช่น
Fire protection
→ Fusible Link
Smoke protection
→ Electric Actuator
ดังนั้นจึงสามารถทำงานได้ทั้งแบบ Mechanical Thermal Release และ Actuator Control
ตำแหน่งติดตั้ง
เหมาะกับบริเวณที่ผนังหรือพื้นต้องทำหน้าที่เป็นทั้ง
- Fire Barrier
- Smoke Barrier
ตัวอย่างที่ภาพยกมา ได้แก่
- โรงพยาบาล
- โรงแรม
- อาคาร High-rise
มาตรฐาน
ภาพระบุ:
- UL 555
- UL 555S
4. เปรียบเทียบทั้ง 3 ชนิด
| หัวข้อ | Fire Damper | Smoke Damper | Combination Fire/Smoke |
| ป้องกันไฟ | ✅ | ไม่ใช่หน้าที่หลัก | ✅ |
| ควบคุมควัน | ไม่ใช่หน้าที่หลัก | ✅ | ✅ |
| Fusible Link | ✅ | ❌ | ✅ |
| Electric Actuator | โดยทั่วไปไม่ใช่ตัวหลัก | ✅ | ✅ |
| ต้องใช้ Control Signal | ไม่จำเป็นสำหรับการปิดจากความร้อน | ✅ | สำหรับฟังก์ชัน Smoke |
| UL Standard | UL 555 | UL 555S | UL 555 + UL 555S |
| ระบบ Fire Alarm/BMS | ไม่จำเป็นสำหรับการทำงานพื้นฐาน | สำคัญ | สำคัญ |
| การใช้งานหลัก | Fire-rated penetration | Smoke control | Fire + Smoke |
5. ตัวอย่างการติดตั้ง
ภาพด้านล่างแสดง Typical Installation จะเห็นว่า Duct เดินทะลุผ่านผนัง และมี Damper อยู่บริเวณช่องทะลุผ่าน หลักการคือ
ห้อง A → Duct → [Damper] → Fire/Smoke-rated Wall → ห้อง B
เมื่อเกิดเหตุเพลิงไหม้ Damper จะทำหน้าที่จำกัดการที่ ไฟหรือควันจะเดินทางผ่าน Duct จากโซนหนึ่งไปยังอีกโซนหนึ่ง นอกจากนี้ยังมี Access Panel เพื่อให้เจ้าหน้าที่สามารถเข้าถึง Damper สำหรับ
- Inspection
- Testing
- Maintenance
6. ข้อควรระวังสำหรับ Engineer
ส่วน Practical Tip for Site/Design Engineers ในภาพมีประเด็นที่สำคัญมาก:
① อย่าดูแค่ชื่อ Damper
ก่อนกำหนดสเปกหรือเลือกอุปกรณ์ ควรตรวจสอบ Architectural Wall Rating Schedule เช่น ผนังเป็น
- Fire-rated wall
- Smoke-rated wall
- Fire & Smoke-rated wall
เพราะประเภทของผนังมีผลโดยตรงต่อการเลือก Damper
② ต้อง Cross-check เอกสารหลายชุด
ควรตรวจสอบร่วมกันอย่างน้อย:
- Architectural wall rating schedule
- Fire strategy report
- Project specifications
เพื่อป้องกันการเลือก Damper ผิดประเภทตั้งแต่ขั้นตอน Design
③ ต้องมี Access Panel
จุดที่มักถูกมองข้ามคือ Access Panel หลังติดตั้ง Damper แล้ว ต้องสามารถเข้าถึงอุปกรณ์เพื่อทำ Testing + Inspection + Maintenance ได้จริง ไม่ควรติดตั้ง Damper แล้วปิดผิวผนัง/ฝ้าโดยไม่มีช่อง Access
7. จำง่าย ๆ แบบ Engineer
สามารถจำหลักการของรูปนี้ได้ว่า:
Fire Damper = หยุดไฟ
Smoke Damper = ควบคุมควัน
Combination Damper = หยุดทั้งไฟและควัน
และประโยคสำคัญด้านล่างของภาพคือ:
“A fire-rated wall ≠ a smoke-rated wall. A smoke-rated wall ≠ a fire-rated wall.”
หมายความว่าผนังที่มี Fire Rating ไม่ได้หมายความว่าจะเป็น Smoke-rated wall เสมอไป และ Smoke-rated wall ก็ไม่ได้หมายความว่าจะเป็น Fire-rated wall เสมอไป
ดังนั้นการเลือก Damper ต้องพิจารณาจาก หน้าที่ของผนัง + Fire Strategy + HVAC Design + Project Specification + มาตรฐานที่เกี่ยวข้อง ไม่ใช่ดูเพียงว่า Duct ผ่านผนังแล้วติด Damper ชนิดใดก็ได้
