วาล์วกันกลับ (Check Valve) ในระบบปั๊มน้ำดับเพลิง (Fire Pump) ทำหน้าที่หลักในการบังคับทิศทางการไหลของน้ำให้ไปในทิศทางเดียว และป้องกันไม่ให้น้ำไหลย้อนกลับ (Backflow) เข้าสู่ตัวปั๊มหรือแหล่งจ่ายน้ำ ซึ่งถือเป็นอุปกรณ์ด้านความปลอดภัยที่สำคัญมากตามมาตรฐานสากลอย่าง NFPA 20
หน้าที่สำคัญในระบบปั๊มดับเพลิง
- ป้องกันความเสียหายต่อตัวปั๊ม (Prevent Backspin): เมื่อปั๊มดับเพลิงหยุดทำงาน น้ำที่มีแรงดันสูงในเส้นท่อหลักของอาคารจะพยายามไหลย้อนกลับ หากไม่มีวาล์วกันกลับ น้ำจะกระแทกและทำให้เพลาปั๊มหมุนย้อนกลับอย่างรวดเร็ว ซึ่งส่งผลให้มอเตอร์หรือเครื่องยนต์ดีเซลเสียหายได้
- รักษาแรงดันในระบบ (Maintain Pressure): ช่วยให้ระบบท่อดับเพลิงคงแรงดันที่เหมาะสมเอาไว้ตลอดเวลา ทำให้ปั๊มรักษาความดัน (Jockey Pump) ไม่ต้องทำงานหนักจนเกินไปจากปัญหาน้ำรั่วไหลย้อนกลับ
- ลดการเกิดแรงกระแทกในท่อ (Water Hammer): ช่วยลดแรงดันกระแทกซ้ำ ๆ ในเส้นท่อเมื่อปั๊มสตาร์ทหรือหยุดกะทันหัน ซึ่งอาจเป็นสาเหตุทำให้ท่อหรือข้อต่อแตกหักได้
ตำแหน่งการติดตั้งที่สำคัญ
- ท่อด้านจ่ายของปั๊ม (Fire Pump Discharge): ติดตั้งที่ท่อเมนจ่ายน้ำหลัก โดยต้องติดตั้งหลังท่อวาล์วระบายความดัน (Pressure Relief Valve) เพื่อป้องกันน้ำในระบบไหลย้อนกลับเข้าบ่อน้ำ

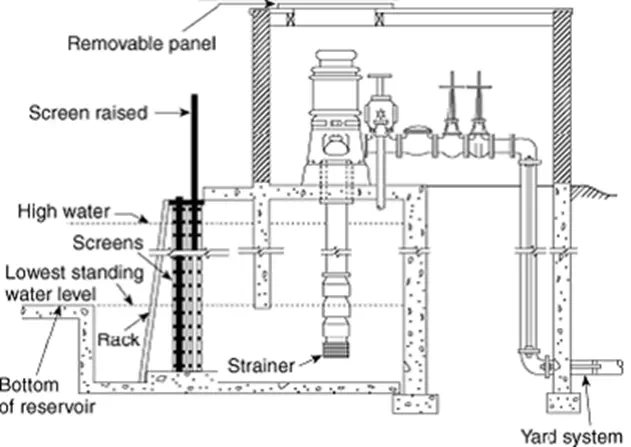

- ท่อด้านดูด (ในกรณีดูดจากบ่อต่ำกว่าปั๊ม): นิยมติดตั้งวาล์วกันกลับประเภท Foot Valve (วาล์วหัวกะโหลก) ไว้ที่ปลายสุดของท่อดูดเพื่อกักน้ำไว้ในท่อ ไม่ให้น้ำไหลย้อนกลับลงบ่อ ป้องกันปัญหาปั๊มดูดน้ำไม่ขึ้นในสภาวะฉุกเฉิน
- หัวรับน้ำดับเพลิงนอกอาคาร (Fire Department Connection – FDC): ติดตั้งไว้ที่ท่อก่อนเข้าหัวรับน้ำ เพื่อยอมให้รถดับเพลิงส่งน้ำเข้าสู่อาคารได้ แต่ป้องกันไม่ให้น้ำจากระบบในอาคารไหลพุ่งย้อนออกไปข้างนอก
มาตรฐานที่จำเป็นสำหรับงานดับเพลิง
วาล์วกันกลับที่ใช้ในระบบดับเพลิงห้ามใช้วาล์วระบบน้ำประปาทั่วไป เนื่องจากต้องทนแรงดันสูงและมีความน่าเชื่อถือสูงมาก โดยทั่วไปต้องผ่านการทดสอบและได้ใบรับรองมาตรฐานสากล เช่น UL Listed และ FM Approved ซึ่งตัววาล์วมักจะถูกออกแบบให้รองรับแรงดันใช้งานได้ไม่น้อยกว่า 300 PSI ประเภทที่นิยมใช้ในห้องปั๊มดับเพลิง ได้แก่ Swing Check Valve (แบบบานสวิง) และ Lift Check Valve / Silent Check Valve (แบบสปริงช่วยปิดเงียบเพื่อลด Water Hammer)

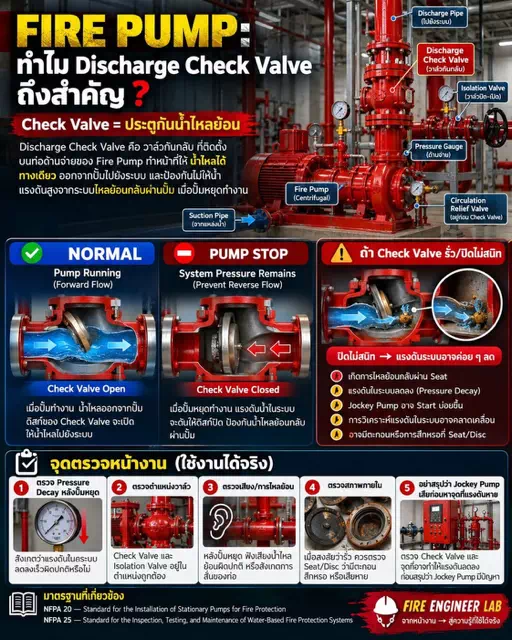

Check Valve
ติดตั้งบนท่อด้านจ่ายของ Fire Pump ทำให้น้ำไหลได้ทางเดียวออกจากปั๊มไปยังระบบและป้องกันไม่ให้แรงดันสูงจากระบบไหลย้อนกลับผ่านปั๊มเมื่อปั๊มหยุดทำงาน
ส่วนประกอบที่สำคัญ
- Fire Pump (Centrifugal), Suction Pipe (ท่อด้านดูด), Discharge Pipe (ท่อด้านจ่าย)
- Discharge Check Valve, Isolation Valve (วาล์วปิด-เปิด), Pressure Gauge (เกจวัดแรงดัน)
- Circulation Relief Valve (อยู่ก่อน Check Valve)
สภาวะเดินเครื่องปกติ
ขณะปั๊มทำงาน (Forward Flow) น้ำไหลออกจากปั๊ม ดิสก์ของ Check Valve จะเปิดให้น้ำไหลไปยังระบบ
สภาวะหยุดปั๊ม
แรงดันน้ำในระบบจะดันให้ดิสก์ปิด ป้องกันน้ำไหลย้อนผ่านปั๊ม (Prevent Reverse Flow) และแรงดันยังคงอยู่ในระบบ
Check Valve รั่ว หรือปิดไม่สนิท
- เกิดการไหลย้อนกลับผ่าน Seat
- แรงดันในระบบลดลง (Pressure Decay)
- Jockey Pump อาจ Start บ่อยผิดปกติ
- การไหลย้อนอาจทำให้ใบพัดหมุนกลับหรือเกิดความเสียหาย
- อาจมีตะกอนหรือสิ่งสกปรกติดที่ Seat/Disc
การตรวจหน้างาน
- 1) ตรวจ Pressure Decay หลังปั๊มหยุด: สังเกตว่าแรงดันในระบบลดลงเร็วผิดปกติหรือไม่
- 2) ตรวจตำแหน่งวาล์ว: Check Valve และ Isolation Valve อยู่ในตำแหน่งถูกต้อง
- 3) ตรวจเสียง/การไหลย้อน: หลังปั๊มหยุด ฟังเสียงน้ำไหลย้อนผิดปกติ หรือสังเกตการสั่นของท่อ
- 4) ตรวจสภาพภายใน: เมื่อสงสัยรั่ว ควรตรวจ Seat/Disc ว่าสึกหรอ สึกกร่อน หรือมีเศษสิ่งสกปรก
- 5) อย่าสรุปว่าให้แค่ปรับ Jockey Pump: ควรตรวจ Check Valve และจุดอื่นๆ ก่อนสรุปว่า Jockey Pump มีปัญหา
มาตรฐานการตรวจสอบที่เกี่ยวข้อง
- NFPA 20 – Standard for the Installation of Stationary Pumps for Fire Protection
- NFPA 25 – Standard for the Inspection, Testing, and Maintenance of Water-Based Fire Protection Systems
