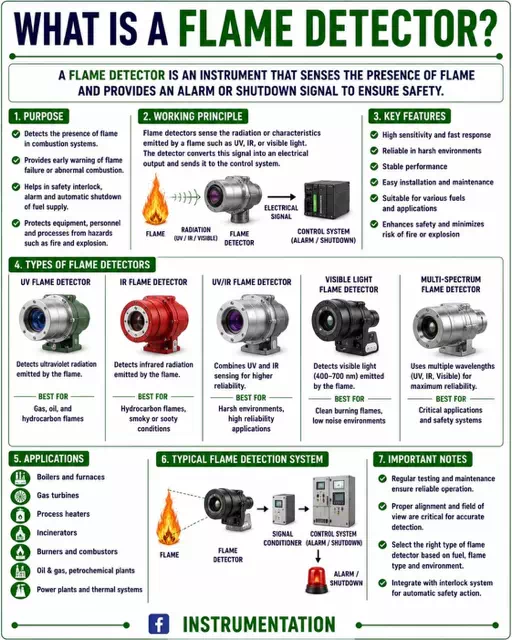

เครื่องตรวจจับเปลวไฟ
เครื่องตรวจจับเปลวไฟ คืออุปกรณ์ตรวจสอบการเกิดไฟไหม้ และส่งสัญญาณแจ้งเตือน หรือหยุดอุปกรณ์ หรือทำให้อุปกรณ์ที่เกี่ยวข้องกับการรักษาความปลอดภัยทำงาน เพื่อให้เกิดความปลอดภัยต่อระบบ ทรัพย์สิน และบุคคล
เครื่องตรวจจับเปลวไฟ มีหน้าที่ หลักการทำงาน คุณสมบัติเด่น ประเภท การใช้งาน และระบบตรวจจับเปลวไฟโดยรวม ดังนี้
วัตถุประสงค์
- ตรวจจับการมีอยู่ของเปลวไฟในระบบการเผาไหม้
- ให้สัญญาณเตือนล่วงหน้ากรณีเปลวไฟดับหรือการเผาไหม้ผิดปกติ
- ช่วยในระบบล็อกความปลอดภัย (safety interlock) การแจ้งเตือน และการหยุดจ่ายเชื้อเพลิงอัตโนมัติ
- ปกป้องอุปกรณ์ บุคลากร และกระบวนการจากอันตราย เช่น อัคคีภัยและการระเบิด
หลักการทำงาน
- เครื่องตรวจจับเปลวไฟจะรับรู้รังสีหรือคุณลักษณะที่เปลวไฟปล่อยออกมา เช่น UV, IR หรือแสงที่มองเห็นได้
- แปลงสัญญาณที่ตรวจจับได้เป็นสัญญาณไฟฟ้าและส่งไปยังระบบควบคุม
คุณสมบัติสำคัญ
- ความไวสูงและตอบสนองรวดเร็ว
- เชื่อถือได้ในสภาพแวดล้อมที่รุนแรง
- ประสิทธิภาพคงที่
- ติดตั้งและบำรุงรักษาง่าย
- เหมาะกับเชื้อเพลิงและการใช้งานหลากหลายรูปแบบ
- เพิ่มความปลอดภัยและลดความเสี่ยงจากไฟไหม้หรือการระเบิด
ประเภทของเครื่องตรวจจับเปลวไฟ
UV Flame Detector
- หลักการ: ตรวจจับรังสีอัลตราไวโอเลตที่เปลวไฟปล่อยออกมา
- คุณสมบัติ: ตอบสนองเร็ว ความไวสูง ตรวจจับเปลวไฟที่มองไม่เห็นได้ ไม่รบกวนจากแสงที่มองเห็น
- การใช้งาน: กังหันก๊าซ หม้อไอน้ำ เครื่องเผาไหม้ เตาเผา
IR Flame Detector
- หลักการ: ตรวจจับรังสีอินฟราเรดที่เปลวไฟปล่อยออกมา
- คุณสมบัติ: ตอบสนองเร็วและเชื่อถือได้ ตรวจจับผ่านควันได้ ทำงานได้ดีในสภาวะรุนแรง
- การใช้งาน: หม้อไอน้ำ เตาเผา เครื่องเผาไหม้ในกระบวนการผลิต
UV/IR Flame Detector
- หลักการ: รวมการตรวจจับ UV และ IR เพื่อความน่าเชื่อถือที่สูงขึ้น
- คุณสมบัติ: ใช้เทคโนโลยีเซนเซอร์คู่ ป้องกันการแจ้งเตือนผิดพลาดสูง ตรวจจับเปลวไฟได้หลากหลายชนิด เหมาะกับสภาพแวดล้อมรุนแรง
- การใช้งาน: โรงงานน้ำมันและก๊าซ ปิโตรเคมี โรงไฟฟ้า ระบบความปลอดภัยที่สำคัญ
IR3 Flame Detector
- หลักการ: ใช้ความยาวคลื่น IR สามช่วงเพื่อตรวจจับเปลวไฟและกำจัดการแจ้งเตือนผิดพลาด
- คุณสมบัติ: ปฏิเสธสัญญาณเตือนผิดพลาดได้ดีเยี่ยม ตรวจจับได้ทั้งไฮโดรคาร์บอนและไม่ใช่ไฮโดรคาร์บอน เชื่อถือได้สูงในสภาวะรุนแรง มีระบบตรวจสอบตนเองและติดตามต่อเนื่อง
- การใช้งาน: พื้นที่กระบวนการความเสี่ยงสูง พื้นที่เสี่ยงระเบิด เครื่องเผาไหม้ในอุตสาหกรรม
Multi-Spectrum Flame Detector
- หลักการ: ตรวจจับหลายช่วงคลื่น (UV, Visible, IR) เพื่อระบุชนิดของเปลวไฟ
- คุณสมบัติ: ความน่าเชื่อถือสูงมาก ตรวจจับเปลวไฟได้หลากหลาย ป้องกันการแจ้งเตือนผิดพลาดได้ดีเยี่ยม เหมาะกับสภาพแวดล้อมที่เปลี่ยนแปลง
- การใช้งาน: โรงกลั่น โรงงานเคมี การผลิตไฟฟ้า กระบวนการอุตสาหกรรมที่สำคัญ
Visible (UV/VIS) Flame Detector
- หลักการ: ตรวจจับแสงที่มองเห็นและรังสี UV บางส่วนจากเปลวไฟ
- คุณสมบัติ: คุ้มค่า ติดตั้งง่าย ประสิทธิภาพดีในสภาพแวดล้อมสะอาด
- การใช้งาน: เครื่องเผาไหม้อุตสาหกรรมทั่วไป เปลวไฟนำร่อง (pilot flame) พื้นที่ความเสี่ยงต่ำ
การใช้งาน
- หม้อไอน้ำและกังหันก๊าซ
- เครื่องเผาไหม้ในกระบวนการผลิตและเตาเผา
- อุตสาหกรรมน้ำมันและก๊าซ ปิโตรเคมี
- โรงไฟฟ้าและระบบความร้อนทางอุตสาหกรรม
ระบบตรวจจับเปลวไฟโดยทั่วไป
- ลำดับการทำงาน คือ เปลวไฟ → เครื่องตรวจจับเปลวไฟ → ตัวปรับสัญญาณ (Signal Conditioner) → ระบบควบคุม (แจ้งเตือน/หยุดทำงานอัตโนมัติ)
- ควรทดสอบและบำรุงรักษาสม่ำเสมอเพื่อความน่าเชื่อถือในการทำงาน
- ติดตั้งและจัดตำแหน่งอย่างเหมาะสมเพื่อให้ครอบคลุมมุมมองที่ถูกต้อง
- เลือกชนิดเครื่องตรวจจับให้เหมาะกับชนิดเชื้อเพลิงและสภาพแวดล้อม
- เชื่อมต่อกับระบบล็อกความปลอดภัยเพื่อให้สามารถสั่งการหยุดทำงานอัตโนมัติได้
