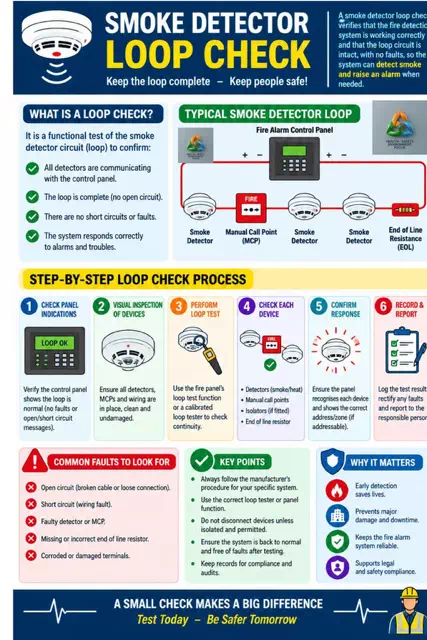

การตรวจสอบวงจรตรวจจับควัน
การตรวจสอบวงจร
การตรวจสอบวงจร (Loop Check) คือการทดสอบเชิงฟังก์ชันของวงจรตรวจจับควันเพื่อยืนยันว่าอุปกรณ์ตรวจจับทุกตัวสื่อสารกับแผงควบคุมได้ วงจรครบวงจร (ไม่เปิดวงจร) ไม่มีการลัดวงจรหรือข้อบกพร่องใดๆ และระบบตอบสนองต่อสัญญาณเตือนและปัญหาต่าง ๆ ได้อย่างถูกต้อง
วงจรตรวจจับควันโดยทั่วไป
วงจรทั่วไปประกอบด้วยแผงควบคุมสัญญาณเพลิงไหม้ (Fire Alarm Control Panel) เชื่อมต่อกับอุปกรณ์ตรวจจับควัน (Smoke Detector) จุดแจ้งเหตุด้วยมือ (Manual Call Point) และตัวต้านทานปลายสาย (End of Line Resistance: EOL) เรียงต่อกันเป็นวงจรเดียว
ขั้นตอนการตรวจสอบวงจร
- ตรวจสอบสัญญาณที่แผงควบคุม – ยืนยันว่าแผงแสดงสถานะวงจรปกติ ไม่มีข้อบกพร่องหรือข้อความวงจรเปิด
- ตรวจสอบอุปกรณ์ด้วยสายตา – ตรวจสอบว่าอุปกรณ์ตรวจจับ จุดแจ้งเหตุ และสายไฟอยู่ในสภาพดี สะอาด ไม่เสียหาย
- ทำการทดสอบวงจร – ใช้ฟังก์ชันทดสอบวงจรของแผงควบคุม หรือเครื่องทดสอบควัน/ความร้อนที่สอบเทียบแล้ว
- ตรวจสอบอุปกรณ์แต่ละตัว – ทดสอบอุปกรณ์ตรวจจับควัน/ความร้อน จุดแจ้งเหตุด้วยมือ ตัวแยกวงจร (ถ้ามี) และตัวต้านทานปลายสาย
- ยืนยันการตอบสนอง – ตรวจสอบว่าแผงควบคุมรับรู้อุปกรณ์แต่ละตัวและแสดงที่อยู่ (address) ได้ถูกต้อง
- บันทึกและรายงานผล – บันทึกผลการทดสอบ แก้ไขข้อบกพร่องใด ๆ และรายงานต่อผู้รับผิดชอบ
ข้อบกพร่องที่พบบ่อย
- วงจรเปิด (สายหลุดหรือขั้วต่อหลวม)
- วงจรลัด (ปัญหาการเดินสาย)
- อุปกรณ์ตรวจจับหรือจุดแจ้งเหตุชำรุด
- ตัวต้านทานปลายสายหายไปหรือใส่ผิด
- ขั้วต่อกัดกร่อนหรือเสียหาย
ข้อควรระวัง
- ปฏิบัติตามคู่มือของผู้ผลิตสำหรับระบบของตนเองเสมอ
- ใช้ฟังก์ชันทดสอบวงจรหรือแผงควบคุมที่ถูกต้อง
- ห้ามตัดการเชื่อมต่ออุปกรณ์ตรวจจับหรือแยกวงจรโดยไม่ได้รับอนุญาต
- ตรวจสอบให้แน่ใจว่าระบบกลับสู่สถานะปกติหลังการทดสอบ
- เก็บบันทึกไว้เพื่อการตรวจสอบและปฏิบัติตามข้อกำหนด
ความสำคัญ
การตรวจสอบวงจรอย่างสม่ำเสมอช่วยให้ตรวจจับเหตุเพลิงไหม้ได้เร็ว ป้องกันความเสียหายและการหยุดชะงักของธุรกิจ รักษาความน่าเชื่อถือของระบบสัญญาณเตือนไฟไหม้ และสนับสนุนการปฏิบัติตามข้อกฎหมายและมาตรฐานความปลอดภัย
