วาล์วควบคุมโซน
Zone Control Valve อยู่ 2 บริบท คือ ระบบ Fire Sprinkler และ ระบบ Hydronic Heating/Cooling ซึ่งหน้าที่และรูปแบบการใช้งานแตกต่างกัน จึงแยกหัวข้อให้ชัดเจนเพื่อไม่ให้เกิดความสับสน
Zone Control Valve Fire sprinkler
ในระบบป้องกันอัคคีภัยทุกระบบ วาล์ว (Valve) มีบทบาทสำคัญในการควบคุม กำหนดทิศทาง และตรวจสอบการไหลของน้ำหรือสารดับเพลิง ระบบวาล์วที่ได้รับการออกแบบอย่างเหมาะสมจะช่วยให้ระบบมี ความน่าเชื่อถือ ตอบสนองได้อย่างรวดเร็ว และสามารถทำงานได้อย่างปลอดภัยในกรณีเกิดเหตุเพลิงไหม้
วาล์วเป็นองค์ประกอบสำคัญของระบบป้องกันอัคคีภัย เนื่องจากช่วยในการ ควบคุม แยกส่วน ตรวจสอบ และทดสอบการไหลของน้ำ ในระบบดับเพลิง ทำให้สามารถตรวจสอบและบำรุงรักษาแต่ละโซนได้โดยไม่จำเป็นต้องหยุดระบบทั้งหมด
เป็นชุดวาล์วที่ประกอบรวมกันในระบบสปริงเกลอร์ดับเพลิง ทำหน้าที่แบ่งอาคารออกเป็นพื้นที่หรือโซนย่อย ๆ เพื่อใช้ในการแยกส่วน ควบคุม และตรวจสอบการไหลของน้ำในแต่ละพื้นที่

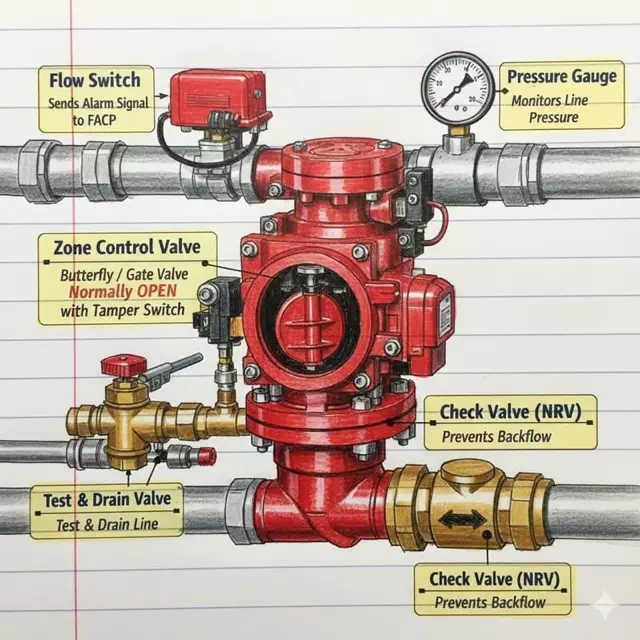

ส่วนประกอบหลัก
- Isolation Valve (วาล์วตัดแยก): เป็น Signal Butterfly Valve หรือ OS&Y Gate Valve ซึ่งโดยปกติจะอยู่ในตำแหน่งเปิด และติดตั้ง Tamper Switch เพื่อตรวจจับกรณีที่มีการปิดวาล์วโดยไม่ได้รับอนุญาต
- Water Flow Indicator (อุปกรณ์ตรวจจับการไหลของน้ำ): เป็น Flow Switch ที่ตรวจจับการไหลของน้ำเมื่อหัวสปริงเกลอร์ทำงาน และส่งสัญญาณแจ้งเตือนไปยัง ตู้ควบคุมระบบแจ้งเหตุเพลิงไหม้ (Fire Alarm Panel)
- Pressure Gauge (เกจวัดแรงดัน): แสดงแรงดันของน้ำในท่อแบบเรียลไทม์ เพื่อช่วยให้ช่างสามารถตรวจพบความผิดปกติหรือการลดลงของแรงดันได้
- Test and Drain Valve (วาล์วทดสอบและระบายน้ำ): เป็น Inspector’s Test Valve ที่ใช้สำหรับทดสอบการไหลของน้ำตามระยะเวลาที่กำหนด ใช้ระบายน้ำออกจากท่อของโซนในระหว่างการบำรุงรักษา และช่วยระบายน้ำที่ค้างอยู่ในระบบอย่างปลอดภัย
หลักการทำงาน
ในสภาวะปกติหรือ Standby วาล์วตัดแยกจะอยู่ในตำแหน่งเปิด ทำให้น้ำที่มีแรงดันสามารถเติมเต็มเข้าไปในท่อของแต่ละโซน
เมื่อเกิดเหตุเพลิงไหม้ หัวสปริงเกลอร์จะเปิดทำงานและน้ำจะไหลผ่านระบบท่อ Flow Switch จะตรวจจับการไหลของน้ำและส่งสัญญาณไปยังระบบแจ้งเหตุเพลิงไหม้ เพื่อระบุว่ามีการทำงานเกิดขึ้นที่ ชั้นหรือโซนใดของอาคาร
หลังจากสามารถควบคุมหรือระงับเพลิงได้แล้ว ผู้ปฏิบัติงานสามารถปิด Isolation Valve ด้วยมือเพื่อหยุดการไหลของน้ำ และระบายน้ำออกจากโซนนั้นเพื่อดำเนินการซ่อมแซม โดยไม่จำเป็นต้องหยุดการทำงานของระบบป้องกันอัคคีภัยทั้งหมดของอาคาร
วาล์วที่สำคัญและหน้าที่ของวาล์วในระบบป้องกันอัคคีภัยมีดังนี้
1. Gate Valve
ใช้สำหรับแยกหรือตัดระบบ (Isolation) สามารถเปิดหรือหยุดการไหลของน้ำได้อย่างสมบูรณ์
2. Swing Check Valve / Wafer Check Valve / Water Check Valve
ทำหน้าที่ป้องกันการไหลย้อนกลับ (Backflow) เพื่อช่วยรักษาแรงดันในระบบและป้องกันไม่ให้น้ำไหลย้อนกลับไปยังส่วนอื่นของระบบ
3. Butterfly Valve
มีขนาดกะทัดรัดและสามารถเปิด-ปิดได้อย่างรวดเร็ว เหมาะสำหรับใช้ในการควบคุมและแยกส่วนการไหลของน้ำ
4. Ball Valve
สามารถตัดการไหลได้อย่างรวดเร็ว โดยทั่วไปมักใช้ในระบบท่อประกอบหรือ Auxiliary Piping
5. OS&Y Gate Valve
เป็น Gate Valve ที่สามารถมองเห็นและตรวจสอบตำแหน่งของวาล์วได้จากภายนอก ว่าวาล์วอยู่ในตำแหน่งเปิดหรือปิด
6. Alarm Valve
ทำหน้าที่เริ่มการแจ้งเตือน และสั่งให้ Water Motor Gong ทำงานเมื่อมีการไหลของน้ำในระบบจากเหตุเพลิงไหม้
7. Dry Pipe Valve
ใช้ในระบบ Dry Pipe System ซึ่งภายในท่อจะบรรจุอากาศแทนน้ำ เหมาะสำหรับพื้นที่ที่มีอุณหภูมิต่ำหรือมีความเสี่ยงที่น้ำในท่อจะกลายเป็นน้ำแข็ง
8. Flow Valve & Retard Chamber
ทำหน้าที่ควบคุมการไหลของน้ำ และช่วยป้องกันการแจ้งเตือนผิดพลาด (False Alarm) จากการเปลี่ยนแปลงแรงดันหรือการไหลของน้ำที่เกิดขึ้นชั่วคราว
9. Test & Drain Valve
ใช้สำหรับทดสอบการทำงานของระบบและระบายน้ำออกจากระบบ เพื่อรองรับการตรวจสอบและการบำรุงรักษา
10. Preaction Valve
ใช้ในระบบ Preaction System ซึ่งเป็นระบบที่ทำงานร่วมกันระหว่าง ระบบตรวจจับเหตุเพลิงไหม้ (Detection)และ ระบบดับเพลิง (Suppression) เหมาะสำหรับพื้นที่ที่มีอุปกรณ์หรือทรัพย์สินที่ไวต่อความเสียหายจากน้ำ
11. Pressure Reducing Valve (PRV)
ทำหน้าที่ ควบคุมและลดแรงดันทางด้าน Downstream เพื่อป้องกันไม่ให้แรงดันสูงเกินไปจนส่งผลกระทบต่ออุปกรณ์และท่อในระบบ
12. Breeching Inlets (2-Way & 4-Way)
เป็นจุดรับน้ำที่ช่วยให้ รถดับเพลิงหรือเจ้าหน้าที่ดับเพลิงสามารถสูบน้ำเข้าสู่ระบบ เพื่อเพิ่มหรือสนับสนุนการจ่ายน้ำให้กับระบบดับเพลิงของอาคาร
ประโยชน์สำคัญของการเลือกใช้วาล์วอย่างเหมาะสม
- ช่วยให้มี ระบบจ่ายน้ำที่เชื่อถือได้ ในกรณีเกิดเหตุเพลิงไหม้
- ช่วยรักษา แรงดันและสมดุลการไหลของน้ำ ภายในระบบ
- รองรับการ ทดสอบ การบำรุงรักษา และการแยกส่วนของระบบได้อย่างรวดเร็ว
- ช่วยเพิ่ม ความปลอดภัย การปฏิบัติตามมาตรฐาน และความพร้อมในการใช้งาน
ระบบวาล์วที่ได้รับการวางแผนและออกแบบอย่างเหมาะสม ไม่ได้เป็นเพียงส่วนประกอบหนึ่งของระบบเท่านั้น แต่ยังเป็นเสมือนโครงสร้างหลักที่ช่วยให้เครือข่ายระบบดับเพลิงสามารถทำงานได้อย่างมีประสิทธิภาพและเชื่อถือได้
Zone Valve ในระบบ Hydronic Heating และ Cooling
Zone Valve เป็นวาล์วที่ใช้ควบคุมการไหลของ น้ำร้อน น้ำเย็น หรือไอน้ำ ไปยังพื้นที่หรือ “โซน” ที่กำหนดในระบบ Hydronic Heating หรือ Cooling
วัตถุประสงค์หลักของZone Valve
- Targeted Temperature Control (การควบคุมอุณหภูมิเฉพาะพื้นที่): ช่วยให้ห้องหรือแต่ละชั้นสามารถควบคุมอุณหภูมิแยกจากกันได้ โดยใช้การตั้งค่าของ Thermostat ที่แตกต่างกัน
- Energy Savings (การประหยัดพลังงาน): ช่วยหยุดการไหลของน้ำไปยังห้องที่ไม่มีคนใช้งานหรือมีอุณหภูมิถึงระดับที่ต้องการแล้ว ทำให้ระบบใช้พลังงานเฉพาะบริเวณที่ต้องการทำความร้อนหรือทำความเย็น
- System Automation (การทำงานอัตโนมัติของระบบ): ทำหน้าที่คล้ายสวิตช์ เมื่อ Thermostat ตรวจพบว่าต้องการความร้อน วาล์วจะเปิดและส่งสัญญาณให้ Boilerหรือ Circulator Pump เริ่มทำงาน
หลักการทำงาน
- Thermostat Signal (สัญญาณจาก Thermostat): Thermostat ภายในห้องจะตรวจจับเมื่ออุณหภูมิลดลงต่ำกว่าค่าที่ตั้งไว้ จากนั้นจะส่งสัญญาณไฟฟ้าเพื่อสั่งให้วาล์วเปิด
- Water Flow (การไหลของน้ำ): มอเตอร์ขนาดเล็กภายใน Valve Actuator จะหมุนชุดเฟืองเพื่อเปิดกลไกของวาล์ว เช่น Gate หรือ Ball ทำให้น้ำสามารถไหลผ่านท่อเข้าสู่โซนที่กำหนด
- Shut Off (การปิดการไหล): เมื่ออุณหภูมิภายในห้องถึงค่าที่ต้องการแล้ว วาล์วจะปิดและหยุดการจ่ายน้ำเข้าสู่โซนนั้น
Zone Control Valve ที่ใช้ในระบบ Hydronic Heating และ Cooling มี 2 ประเภทหลัก ได้แก่ 2-Way Valve และ 3-Way Valve
1.) 2-Way Zone Valve
หลักการทำงาน
มีช่องทางไหล 2 ช่อง ได้แก่ ทางเข้า (Inlet) และ ทางออก (Outlet) ทำหน้าที่เปิดหรือปิดการไหลของน้ำไปยังโซนใดโซนหนึ่งโดยตรง
การใช้งาน
พบได้บ่อยในระบบทำความร้อนหรือทำความเย็นแบบหลายโซนในอาคารพักอาศัย โดยการไหลของน้ำจะหยุดลงอย่างสมบูรณ์เมื่อห้องหรือพื้นที่นั้นมีอุณหภูมิถึงค่าที่กำหนด
ข้อดี
มีโครงสร้างเรียบง่าย และเมื่อวาล์วปิด จะช่วยลดพลังงานที่ใช้ในการสูบน้ำในระบบที่มีอัตราการไหลแบบแปรผัน (Variable-Flow System)
2.) 3-Way Zone Valve
หลักการทำงาน
มีช่องทางไหล 3 ช่อง ทำหน้าที่เปลี่ยนทิศทางการไหลของน้ำระหว่าง 2 เส้นทาง แทนการปิดการไหลทั้งหมด
การใช้งาน
ใช้ในระบบที่มีอัตราการไหลคงที่ (Constant-Flow System) ระบบผสมน้ำ (Mixing Application) หรือระบบเบี่ยงทิศทางการไหล (Diversion System) ซึ่งจำเป็นต้องมีเส้นทาง Bypass เพื่อให้น้ำยังคงไหลผ่านปั๊ม แม้ว่าโซนนั้นจะมีอุณหภูมิถึงค่าที่ต้องการแล้ว
ข้อดี
ช่วยป้องกันการทำงานหนักของปั๊ม หรือภาวะ Dead-Heading โดยทำให้มีเส้นทางสำหรับการไหลของน้ำอยู่เสมอ
