หลักการทำงานของเครื่องตรวจจับเปลวไฟ
Flame Detector (เครื่องตรวจจับเปลวไฟ) มีหลักการทำงานโดย ตรวจจับรังสีหรือพลังงานแสงที่เกิดขึ้นจากการเผาไหม้ (เช่น รังสีอัลตราไวโอเลต หรืออินฟราเรด) ส่งตรงจากเปลวไฟไปยังตัวเซนเซอร์ แทนที่จะรอให้ควันลอยไปถึงตัวจับเหมือนเครื่องตรวจจับควันทั่วไป ทำให้สามารถตรวจจับไฟที่ลุกไหม้อย่างรวดเร็วได้ภายในเสี้ยววินาที
ประเภทของ Flame Detector และหลักการทำงานของแต่ละแบบ
- UV (Ultraviolet Detector – รังสีอัลตราไวโอเลต)
o หลักการทำงาน: ตรวจจับแสง UV ที่เกิดขึ้นทันทีเมื่อเริ่มมีเปลวไฟ (ไฟเกือบทุกชนิดจะปลดปล่อยรังสี UV ออกมาตั้งแต่เริ่มต้น)
o ข้อดี: ตอบสนองต่อการเกิดเปลวไฟได้รวดเร็วมาก
o ข้อควรระวัง: อาจตรวจจับผิดพลาดจากแหล่งกำเนิดแสง UV อื่นๆ เช่น แสงแดดจัด งานเชื่อมอาร์ก หรือประกายไฟจากไฟฟ้า - IR (Infrared Detector – รังสีอินฟราเรด)
o หลักการทำงาน: ตรวจจับคลื่นความร้อนและรังสีอินฟราเรดที่แผ่ออกมาจากเปลวไฟ
o ข้อดี: มองเห็นทะลุผ่านละอองฝุ่นหรือควันได้ดี และลดการรบกวนจากแสงทั่วไปได้ระดับหนึ่ง
o ข้อควรระวัง: อาจเกิดการแจ้งเตือนผิดพลาดจากวัตถุที่มีความร้อนสูง หรือแสงสะท้อนความร้อนจากเตา/เครื่องจักร - UV / IR (Combined UV and IR Detector)
o หลักการทำงาน: ใช้เซนเซอร์ทั้ง 2 ชนิด (ทั้งรังสี UV และ IR) ทำงานร่วมกันในตัวเดียว
o ข้อดี: ตัวระบบจะประมวลผลว่าต้องตรวจพบทั้งคลื่น UV และ IR พร้อมกันถึงจะสั่งสัญญาณเตือน ช่วย ลดปัญหาการแจ้งเตือนลวง (False Alarm) ได้อย่างมีประสิทธิภาพ ใช้งานได้ทั้งในร่มและกลางแจ้ง - MSIR (Multi-Spectrum Infrared Detector – อินฟราเรดหลายช่วงคลื่น)
o หลักการทำงาน: ตรวจจับและวิเคราะห์คลื่นอินฟราเรดหลายช่วงความถี่ร่วมกับอัลกอริทึมขั้นสูงเพื่อแยกแยะลักษณะเฉพาะของเปลวไฟจริงออกจากแสงสะท้อนหรือความร้อนรบกวนในโรงงาน
o ข้อดี: แม่นยำสูงมากในพื้นที่อุตสาหกรรมที่มีความซับซ้อนและมีความร้อนแปรปรวน
สรุปขั้นตอนการทำงานของระบบ
- รับแสง/รังสี: เมื่อเกิดเปลวไฟขึ้น รังสี UV หรือ IR จะพุ่งตรงมากระทบเลนส์และเซนเซอร์ของอุปกรณ์
- ประมวลผล: วงจรภายในจะวิเคราะห์ความถี่และความเข้มข้นของรังสีว่าเป็น “เปลวไฟจริง” หรือ “แสงรบกวน”
- ส่งสัญญาณ: หากตรงตามเงื่อนไข อุปกรณ์จะส่งสัญญาณแจ้งเตือนไปยังตู้ควบคุม (Fire Alarm Control Panel) เปิดระบบดับเพลิงอัตโนมัติ หรือตัดการจ่ายเชื้อเพลิงทันที

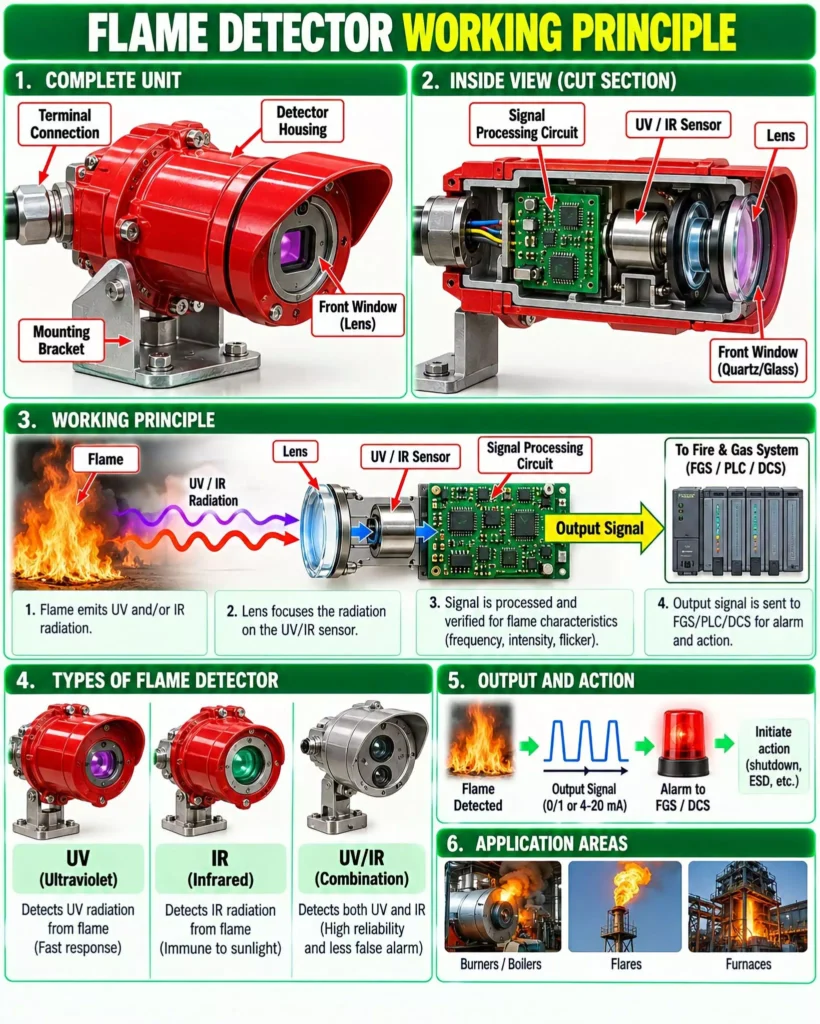

โครงสร้าง หลักการทำงาน ประเภท และการใช้งานของเครื่องตรวจจับเปลวไฟ (Flame Detector) ในงานอุตสาหกรรม
- ชุดอุปกรณ์ครบชุด (Complete Unit)
• ประกอบด้วย Terminal Connection (จุดต่อสาย), Detector Housing (ตัวเรือน), Front Window/Lens (หน้าต่างรับแสง) และ Mounting Bracket (ขายึด) - ภาพตัดภายใน (Inside View)
• ภายในมี Lens, UV/IR Sensor, วงจรประมวลผลสัญญาณ (Signal Processing Circuit) และหน้าต่างหน้าที่ทำจากควอตซ์หรือกระจก - หลักการทำงาน
• 1) เปลวไฟแผ่รังสี UV และ/หรือ IR
• 2) เลนส์รวมรังสีไปยังเซนเซอร์ UV/IR
• 3) วงจรประมวลผลและตรวจสอบคุณลักษณะของเปลวไฟ (ความถี่ ความเข้ม การกะพริบ)
• 4) ส่งสัญญาณเอาต์พุตไปยัง FGS/PLC/DCS เพื่อแจ้งเตือนและสั่งการ - ประเภทของ Flame Detector
• UV (อัลตราไวโอเลต): ตรวจจับรังสี UV จากเปลวไฟ ตอบสนองเร็ว
• IR (อินฟราเรด): ตรวจจับรังสี IR จากเปลวไฟ ไม่ไวต่อแสงแดด
• UV/IR (แบบผสม): ตรวจจับทั้ง UV และ IR ให้ความน่าเชื่อถือสูงและลดการแจ้งเตือนผิดพลาด - เอาต์พุตและการสั่งการ
• ตรวจพบเปลวไฟ → ส่งสัญญาณ (0/1 หรือ 4–20 mA) → แจ้งเตือนไปยัง FGS/DCS → เริ่มการดำเนินการ เช่น Shutdown หรือ ESD - พื้นที่การใช้งาน
• เตาเผา/หม้อน้ำ (Burners/Boilers), คบเพลิง (Flares) และเตาอุตสาหกรรม (Furnaces)
Flame Detector มีประโยชน์สูงสุดในการตรวจจับและแจ้งเตือนการเกิดอัคคีภัยอย่างรวดเร็วแม่นยำ โดยเฉพาะในจุดที่เครื่องตรวจจับควัน (Smoke Detector) หรือความร้อน (Heat Detector) ทั่วไปทำงานได้ช้าเกินไป ดังนี้
ประโยชน์หลักของ Flame Detector
- ตรวจจับได้รวดเร็วระดับเสี้ยววินาที: ตรวจจับจากความเร็วแสงและรังสีที่แผ่ออกมาจากเปลวไฟโดยตรง ไม่ต้องรอให้ควันหรือความร้อนลอยขึ้นไปถึงเพดาน
- ป้องกันความเสียหายรุนแรงในพื้นที่เสี่ยงสูง: เหมาะอย่างยิ่งสำหรับพื้นที่ที่มีสารไวไฟ ก๊าซระเบิด หรือสารเคมี (เช่น คลังน้ำมัน โรงงานปิโตรเคมี) ซึ่งหากเกิดประกายไฟเพียงนิดเดียวก็สามารถระเบิดได้ทันที
- ใช้งานในพื้นที่เปิดและกึ่งเปิดแจ้งได้ดี: เครื่องตรวจจับควันทั่วไปจะไม่สามารถใช้กลางแจ้งได้เพราะลมจะพัดควันกระจายไปหมด แต่ Flame Detector สามารถมองเห็นเปลวไฟกลางแจ้งหรือในพื้นที่เพดานสูงมาก (เช่น คลังสินค้า, โรงจอดเครื่องบิน) ได้อย่างมีประสิทธิภาพ
- ลดการแจ้งเตือนผิดพลาด (False Alarm): โดยเฉพาะรุ่นที่เป็น UV/IR หรือ Multi-IR ที่ต้องตรวจเจอสัญญาณรังสีพร้อมกันตามเงื่อนไข ทำให้ระบบไม่แจ้งเตือนมั่วซั่วจากแสงแดด แสงไฟ หรือลมร้อน
ข้อควรระวังในการใช้งาน Flame Detector คือเรื่อง “สิ่งรบกวนทางแสง” (Optical Interferences) และ “สิ่งบดบังทัศนวิสัย” ซึ่งอาจทำให้เครื่องทำงานผิดพลาด (แจ้งเตือนลวง) หรือมองไม่เห็นเปลวไฟได้ โดยแบ่งข้อควรระวังออกเป็นกลุ่มใหญ่ๆ ดังนี้
- สิ่งรบกวนที่ทำให้เกิดการแจ้งเตือนผิดพลาด (False Alarm)
• สำหรับรุ่น UV: ต้องระวังแสงจากการเชื่อมโลหะ (Arc Welding), แสงจากฟ้าผ่า, แสงเอ็กซ์เรย์ (X-ray) หรือรังสีคอสมิก เพราะมีรังสี UV เข้มข้นที่อาจหลอกให้เซนเซอร์คิดว่าเป็นไฟไหม้ได้
• สำหรับรุ่น IR: ต้องระวังวัตถุที่มีความร้อนสูงแผ่รังสีอินฟราเรด เช่น ท่อไอเสียเครื่องจักร, เตาหลอม, แสงอาทิตย์สะท้อนผิวน้ำ หรือหลอดไฟฟลูออเรสเซนต์ที่กะพริบถี่ๆ - สิ่งกีดขวางและตำแหน่งการติดตั้ง (Blind Spots)
• ห้ามมีสิ่งบดบัง: ตัวเซนเซอร์ทำงานด้วยการ “มองเห็น” รังสี ดังนั้น เสา คาน ผนัง หรือเครื่องจักรขนาดใหญ่ ที่อยู่ตรงกลางระหว่างเซนเซอร์กับจุดเสี่ยง จะทำให้เครื่องมองไม่เห็นเปลวไฟทันที (เกิดมุมอับสายตา)
• ระยะและองศาการมองเห็น (Field of View): ต้องคำนวณมุมสแกน (ส่วนใหญ่จะอยู่ที่ 90-120 องศา) และระยะทางให้ครอบคลุมพื้นที่เสี่ยง หากติดไกลเกินไป ความเข้มข้นของรังสีจะลดลงจนเครื่องตรวจจับไม่ได้ - สิ่งสกปรกบนหน้าเลนส์ (Lens Contamination)
• คราบน้ำมัน ละอองฝุ่น และหยดน้ำ: หากเลนส์ด้านหน้าสกปรก มีฝุ่นหนา หรือคราบน้ำมันในโรงงานมาเกาะ จะทำหน้าที่เป็นฟิล์มบล็อกไม่ให้รังสี UV หรือ IR วิ่งผ่านเข้าไปถึงเซนเซอร์ภายใน ส่งผลให้เครื่องไม่แจ้งเตือนเมื่อเกิดเหตุจริง (ต้องมีการเช็ดทำความสะอาดสม่ำเสมอ) - ชนิดของเชื้อเพลิง (Fuel Type)
• ไฟบางชนิดไม่มีรังสีบางช่วงคลื่น: เช่น การไหม้ของ ไฮโดรเจน (Hydrogen) หรือ แอลกอฮอล์ จะปล่อยรังสี UV ต่ำมากและแทบไม่มีควัน หากเลือกใช้เซนเซอร์ผิดประเภท (เช่น ไปใช้รุ่นที่เน้นจับเฉพาะควันหรือรังสีบางช่วง) เครื่องจะไม่ทำงาน จึงต้องเลือกชนิดของ Flame Detector ให้ตรงกับสารเคมีในพื้นที่นั้นๆ
การบำรุงรักษา Flame Detector อย่างสม่ำเสมอเป็นสิ่งสำคัญมาก เพราะหากหน้าเลนส์สกปรกหรือระบบขัดข้อง เครื่องอาจจะ “ไม่แจ้งเตือน” (Fail to Danger) เมื่อเกิดเหตุไฟไหม้จริง โดยมีแนวทางปฏิบัติแบ่งตามรอบระยะเวลาดังนี้
- การตรวจเช็กประจำสัปดาห์ / ประจำเดือน (โดยเจ้าหน้าที่หน้างาน)
• ทำความสะอาดหน้าเลนส์ (Lens Cleaning): ใช้ผ้าสะอาด นุ่ม และแห้ง (หรือชุบน้ำยาเช็ดเลนส์/แอลกอฮอล์ตามที่ผู้ผลิตแนะนำ) เช็ดคราบฝุ่น น้ำมัน หรือหยดน้ำที่เกาะบนกระจกหน้าเลนส์อย่างเบามือ ห้ามใช้น้ำยาที่มีสารกัดกร่อนเด็ดขาด
• ตรวจดูสิ่งกีดขวาง (Obstruction Check): ตรวจสอบรอบๆ บริเวณติดตั้งว่า ไม่มีสิ่งของ ชั้นวาง หรือเครื่องจักรใหม่ย้ายมาบังทัศนวิสัย (Field of View) ของตัวเครื่อง
• เช็กสถานะไฟ LED: สังเกตสัญญาณไฟที่ตัวเครื่องว่าอยู่ในสถานะปกติ (Normal) ไม่มีไฟเตือนความบกพร่อง (Fault/Error) สีเหลืองหรือสีแดงค้างอยู่ - การทดสอบประจำ 6 เดือน / ประจำปี (โดยวิศวกรหรือผู้เชี่ยวชาญ)
• การทดสอบการตรวจจับจริง (Functional Test): ใช้ Flame Simulator (โคมไฟจำลองเปลวไฟ) ซึ่งเป็นอุปกรณ์เฉพาะที่ปล่อยรังสี UV/IR ในความถี่ที่ถูกต้อง ส่องทดสอบไปที่ตัวเครื่องจากระยะไกล เพื่อดูว่าเครื่องส่งสัญญาณแจ้งเตือนไปยังตู้ควบคุม (Fire Alarm Control Panel) ได้จริงหรือไม่ (ข้อควรระวัง: ต้องแจ้งผู้ที่เกี่ยวข้องและปลด Lockout ระบบฉีดสารดับเพลิงอัตโนมัติก่อนทดสอบเสมอ เพื่อป้องกันระบบฉีดทำงานจริง)
• ตรวจเช็กมุมและทิศทาง (Alignment Check): ตรวจสอบว่าตัวยึด (Mounting Bracket) ยังแน่นหนา ไม่หย่อนหรือเคลื่อนตำแหน่งจากแรงสั่นสะเทือนของเครื่องจักร เพื่อให้เครื่องยังคงมองภาพในองศาที่ถูกต้อง
• ตรวจสอบสายสัญญาณและข้อต่อ (Wiring & Conduit): เช็กสภาพสายไฟ ท่อร้อยสาย และการซีลกันน้ำ/กันระเบิด (Explosion-proof seals) ว่ายังอยู่ในสภาพสมบูรณ์ ไม่ชำรุดหรือมีน้ำซึมเข้าตัวเครื่อง
เคล็ดลับเพิ่มเติมเพื่อความปลอดภัย
หากติดตั้งในพื้นที่ที่มีฝุ่นหนาแน่นหรือคราบน้ำมันสูงมาก (เช่น โรงพ่นสี, โรงสกัดน้ำมัน) แนะนำให้เลือกใช้รุ่นที่มี ระบบตรวจสอบหน้าเลนส์อัตโนมัติ (Automatic Optical Integrity – Automatic oI) ซึ่งตัวเครื่องจะยิงรังสีเช็กตัวเองตลอดเวลา หากเลนส์สกปรกจนแสงผ่านไม่ได้ เครื่องจะแจ้งเตือน Fault ทันที ทำให้เราเข้าไปทำความสะอาดได้ทันท่วงที
