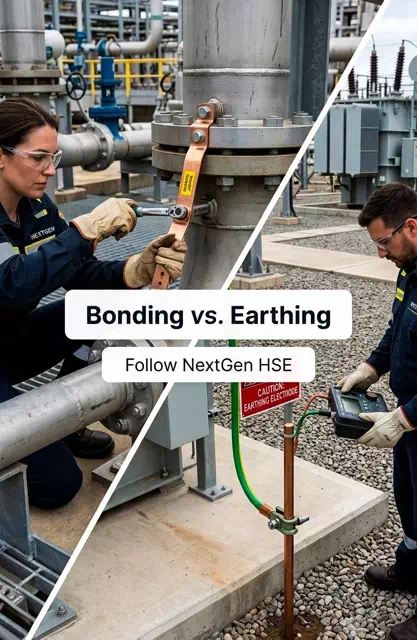

ความแตกต่างระหว่าง Bonding และ Earthing (Grounding)
ความปลอดภัยทางไฟฟ้าขึ้นอยู่กับทั้ง Bonding และ Earthing (Grounding) แม้ว่าทั้งสองระบบจะทำงานร่วมกันเพื่อป้องกันอันตรายจากไฟฟ้า แต่มีวัตถุประสงค์และหน้าที่ที่แตกต่างกันในการป้องกัน ไฟฟ้าดูด ไฟไหม้ และความเสียหายของอุปกรณ์ไฟฟ้า
Bonding (การบอนดิ้งหรือการเชื่อมต่อศักย์ไฟฟ้า)
Bonding คือการเชื่อมต่อชิ้นส่วนโลหะที่สามารถนำไฟฟ้าได้เข้าด้วยกัน เพื่อให้มี ศักย์ไฟฟ้าเท่ากัน (Equipotential Bonding) ลดความต่างศักย์ระหว่างอุปกรณ์ต่างๆ
วัตถุประสงค์
- ป้องกันแรงดันไฟฟ้าสัมผัส (Touch Voltage)
- ลดโอกาสเกิดประกายไฟ (Electrical Arcing)
- เพิ่มความปลอดภัยเมื่อเกิดกระแสไฟฟ้ารั่ว
- ช่วยให้ระบบป้องกัน เช่น ฟิวส์หรือเซอร์กิตเบรกเกอร์ ทำงานได้อย่างถูกต้องเมื่อเกิดเหตุขัดข้อง
ตัวอย่างการใช้งาน
- เชื่อมต่อโครงเหล็กของอาคาร
- เชื่อมต่อท่อโลหะ เช่น ท่อน้ำ ท่อก๊าซ
- เชื่อมต่อโครงเครื่องจักรและตู้ไฟฟ้าเข้าด้วยกัน
- เชื่อมต่อรางเคเบิล (Cable Tray) และโครงสร้างโลหะต่าง ๆ
Earthing (Grounding) หรือการต่อลงดิน
Earthing คือการเชื่อมต่ออุปกรณ์หรือระบบไฟฟ้าเข้ากับพื้นดิน (Earth) ผ่านสายดินและหลักดิน เพื่อให้กระแสไฟฟ้ารั่วหรือกระแสจากเหตุขัดข้องไหลลงดินได้อย่างปลอดภัย
วัตถุประสงค์
- ป้องกันไฟฟ้าดูดผู้ใช้งาน
- ระบายกระแสไฟฟ้ารั่วลงสู่ดิน
- ป้องกันความเสียหายของอุปกรณ์ไฟฟ้า
- ป้องกันผลกระทบจากฟ้าผ่าและแรงดันไฟฟ้าเกิน (Surge)
ตัวอย่างการใช้งาน
- ต่อสายดินของตู้ควบคุมไฟฟ้า (Control Panel)
- ต่อสายดินของมอเตอร์ เครื่องจักร และอุปกรณ์ไฟฟ้า
- ระบบสายล่อฟ้า (Lightning Protection System)
- ระบบกราวด์ของหม้อแปลงไฟฟ้าและเครื่องกำเนิดไฟฟ้า
ความแตกต่างระหว่าง Bonding และ Earthing
| หัวข้อ | Bonding | Earthing (Grounding) |
| จุดประสงค์ | ทำให้ชิ้นส่วนโลหะมีศักย์ไฟฟ้าเท่ากัน | ระบายกระแสไฟฟ้าลงสู่พื้นดิน |
| การเชื่อมต่อ | โลหะกับโลหะ | โลหะหรือระบบไฟฟ้ากับดิน |
| ป้องกัน | แรงดันสัมผัสและประกายไฟ | ไฟฟ้าดูด ไฟรั่ว และแรงดันเกิน |
| การทำงาน | ลดความต่างศักย์ระหว่างอุปกรณ์ | สร้างเส้นทางให้กระแสไฟฟ้ารั่วไหลลงดิน |
| ตัวอย่าง | ท่อโลหะ โครงสร้างเหล็ก เครื่องจักร | หลักดิน ตู้ไฟฟ้า มอเตอร์ ระบบสายล่อฟ้า |
ทั้งสองระบบทำงานร่วมกันอย่างไร
ในระบบไฟฟ้าที่ออกแบบอย่างถูกต้อง Bonding และ Earthing จะทำงานร่วมกัน ดังนี้
- Bonding เชื่อมต่อชิ้นส่วนโลหะทั้งหมดให้มีศักย์ไฟฟ้าเท่ากัน ลดความเสี่ยงจากแรงดันไฟฟ้าระหว่างอุปกรณ์
- หากเกิดไฟฟ้ารั่ว Earthing จะเป็นเส้นทางให้กระแสไฟฟ้าไหลลงดินอย่างปลอดภัย
- กระแสไฟฟ้าที่ไหลผ่านระบบกราวด์จะทำให้ฟิวส์หรือเซอร์กิตเบรกเกอร์ตัดวงจรอย่างรวดเร็ว ช่วยป้องกันอันตรายต่อผู้ปฏิบัติงานและลดความเสียหายของอุปกรณ์
สรุป
- Bonding = เชื่อมต่อโลหะเข้าด้วยกัน เพื่อให้มีศักย์ไฟฟ้าเท่ากัน ลดโอกาสเกิดไฟฟ้าดูดจากความต่างศักย์และลดการเกิดประกายไฟ
- Earthing (Grounding) = ต่อระบบลงดิน เพื่อระบายกระแสไฟฟ้ารั่วและกระแสจากเหตุขัดข้องลงสู่พื้นดินอย่างปลอดภัย
ทั้งสองระบบเป็นองค์ประกอบสำคัญของมาตรฐานความปลอดภัยทางไฟฟ้า และจำเป็นอย่างยิ่งในโรงงานอุตสาหกรรม โรงกลั่นน้ำมัน โรงงานปิโตรเคมี อาคารพาณิชย์ และระบบไฟฟ้าทั่วไป เพื่อป้องกันอันตรายต่อบุคลากร อุปกรณ์ และทรัพย์สิน.
