ในงานวิศวกรรมระบบป้องกันอัคคีภัย มีแนวคิดที่คนมักถูกเข้าใจผิดมาก เช่นคำ Head และ Pressure ซึ่งในทางวิศวกรรมแล้วสองคำนี้มีความหมายถึงปริมาณทางกายภาพที่แตกต่างกันโดยพื้นฐาน
ความแตกต่างระหว่าง Head และ Pressure อาจนำไปสู่การเลือกปั๊มที่ไม่เหมาะสม ระบบทำงานได้ไม่เต็มประสิทธิภาพ ไม่เป็นไปตามข้อกำหนดของมาตรฐาน
สำหรับผู้ที่ทำงานเกี่ยวข้องกับระบบปั๊มดับเพลิง ไม่ว่าจะเป็นวิศวกร ผู้รับเหมา หรือผู้จัดการอาคารและสถานประกอบการ การเข้าใจความแตกต่างระหว่าง Fire Pump Head และ Pressure ถือเป็นสิ่งสำคัญอย่างยิ่งเพื่อให้สามารถออกแบบระบบ ประเมินประสิทธิภาพของระบบ และตรวจสอบให้เป็นไปตามมาตรฐาน เช่น National Fire Protection Association (NFPA) และ NFPA 20 ได้อย่างถูกต้อง

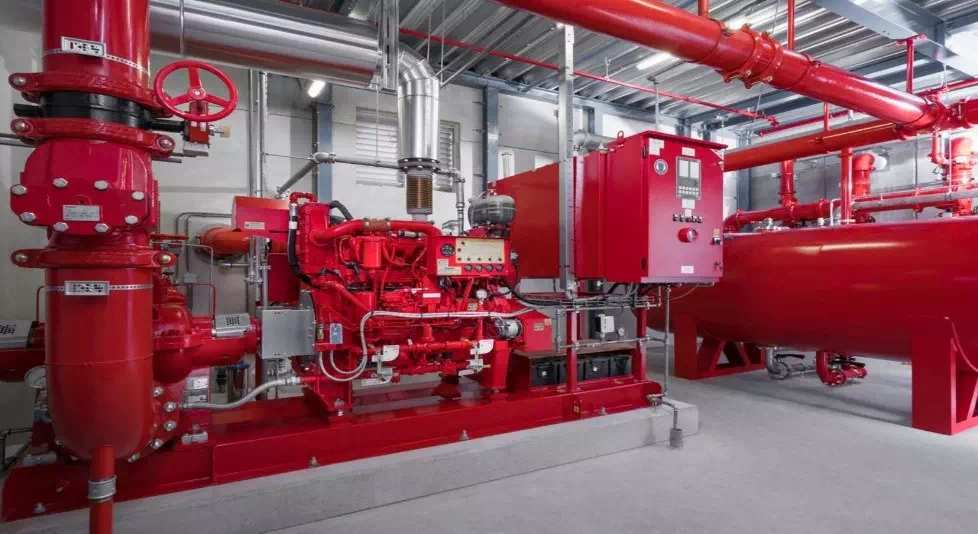

ตัวอย่างปั๊มดับเพลิง

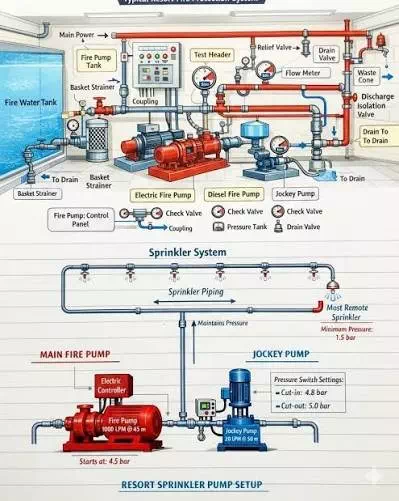

ระบบดับเพลิงตามมาตรฐาน NFPA 20
Fire Pump Head
Head หมายถึง ความสูงที่ปั๊มสามารถส่งน้ำขึ้นไปได้ หรือกล่าวให้แม่นยำยิ่งขึ้น คือ ปริมาณพลังงานต่อหน่วยน้ำหนักที่ปั๊มถ่ายให้กับของไหล โดย Head มีหน่วยเป็น ฟุต (ft) หรือ เมตร (m)
แนวคิดสำคัญคือ Head ไม่ขึ้นอยู่กับความหนาแน่นของของเหลว ไม่ว่าคุณจะสูบน้ำที่ระดับน้ำทะเลหรือที่ระดับความสูงมากกว่าระดับน้ำทะเล Head ที่ปั๊มสร้างขึ้นยังคงมีค่าเท่าเดิม
ในระบบป้องกันอัคคีภัย เรามักกล่าวถึง Total Dynamic Head (TDH) ซึ่งประกอบด้วย
- Static Head — ความแตกต่างของระดับความสูงในแนวดิ่ง
- Friction Loss — การสูญเสียแรงดันจากแรงเสียดทานภายในท่อ
- Losses through Valves and Fittings — การสูญเสียผ่านวาล์วและข้อต่อ
- Pressure Requirements at Discharge Points — ความดันที่ต้องการ ณ จุดจ่ายน้ำ
Head เป็นค่าที่ใช้บอกพลังงาน ไม่ใช่แรง
Pressure (ความดัน) คือ แรงที่ของไหลกระทำต่อหนึ่งหน่วยพื้นที่
ในระบบป้องกันอัคคีภัย Pressure มักมีหน่วยเป็น
- PSI (ปอนด์ต่อตารางนิ้ว)
- bar
- kPa
Pressure ขึ้นอยู่กับความหนาแน่นของของไหล
สำหรับระบบน้ำ ความสัมพันธ์ระหว่าง Head และ Pressure สามารถกำหนดได้โดยตรงและค่อนข้างแน่นอน เนื่องจากความหนาแน่นของน้ำมีค่าเกือบคงที่ภายใต้สภาวะปกติของระบบป้องกันอัคคีภัย
แตกต่างจาก Head ตรงที่ Pressure แสดงถึงแรงทางกลที่มีอยู่ ที่ตำแหน่งใดตำแหน่งหนึ่งของระบบ ตัวอย่างเช่น ระบบ Sprinkler จำเป็นต้องมีความดันขั้นต่ำที่ จุดปลายสุดทางไฮดรอลิก (Most Hydraulically Remote Point) เพื่อให้หัว Sprinkler สามารถจ่ายน้ำได้อย่างเหมาะสม
- Head = พลังงานต่อหน่วยน้ำหนัก หรือเทียบเท่ากับความสูง
- Pressure = แรงต่อหน่วยพื้นที่
Head อธิบายว่า ปัมเพิ่มพลังงานให้กับน้ำมากเพียงใด
Pressure อธิบายว่าระบบมีความดันเกิดขึ้นเท่าใด ที่ตำแหน่งใดตำแหน่งหนึ่ง
ความแตกต่างที่สำคัญอีกประการหนึ่ง คือ
- Head จะคงที่โดยไม่ขึ้นกับความหนาแน่นของของไหล
- Pressure จะเปลี่ยนแปลงเมื่อความหนาแน่นของของไหลเปลี่ยนแปลง
เนื่องจากปั๊มดับเพลิงเกือบทั้งหมดใช้สำหรับสูบน้ำ การแปลงค่าระหว่าง Head และ Pressure จึงมีมาตรฐานและถูกนำมาใช้กันอย่างแพร่หลายในการคำนวณ
วิธีแปลง Head เป็น Pressure
สำหรับน้ำภายใต้สภาวะมาตรฐาน
1 psi ≈ 2.31 ฟุตของHead
1 bar ≈ 10.2 เมตรของHead
สูตรการแปลง คือ
Pressure (psi) = Head (ft) ÷ 2.31
Head (ft) = Pressure (psi) × 2.31
ตัวอย่าง หากปั๊มดับเพลิงสามารถสร้างแรงดันได้ 115 psi
Head ที่เทียบเท่า คือ 115 × 2.31 = 265.65 ft of head
ดังนั้น Head จะมีค่าประมาณ 265.65 ฟุต
การแปลงค่านี้มีความสำคัญอย่างมากเมื่ออ่าน Pump Performance Curve หรือออกแบบระบบป้องกันอัคคีภัย
ทำไมผู้ผลิตปั๊มจึงใช้ Head แทน Pressure
โดยทั่วไป กราฟสมรรถนะของปั๊ม (Pump Performance Curve) จะแสดงผลในรูปของ Head มากกว่า Pressure ด้วยเหตุผลหลายประการ ได้แก่
- Head ไม่ขึ้นอยู่กับความหนาแน่นของของไหล
- Head เป็นวิธีมาตรฐานในการเปรียบเทียบสมรรถนะของปั๊ม
- ทฤษฎีของปั๊มหอยโข่ง (Centrifugal Pump) อาศัยหลักการถ่ายเทพลังงาน ไม่ใช่แรง
ปั๊มดับเพลิง ไม่ว่าจะเป็น Horizontal Split Case, End Suction หรือ Vertical Turbine ล้วนเป็นปั๊มหอยโข่ง โดยสมรรถนะของปั๊มจะถูกกำหนดจากความสัมพันธ์ระหว่าง Head กับอัตราการไหล (Flow Rate)
การใช้ Head ช่วยให้การประเมินสมรรถนะมีความสอดคล้องกัน โดยเฉพาะในการใช้งานอุตสาหกรรมที่นอกเหนือจากการสูบน้ำ
Head และ Pressure ทำงานร่วมกันอย่างไรในระบบป้องกันอัคคีภัย ในระบบปั๊มดับเพลิงจริง ทั้ง Head และ Pressure มีความสำคัญ
ปั๊มสร้าง Head ส่วน ระบบจะเกิด Pressure
ตัวอย่างเช่น
- ปั๊มดับเพลิงอาจมีพิกัด 150 psi ที่ 100% ของอัตราการไหล
- ค่าพิกัดนี้สอดคล้องกับค่า Head ที่กำหนด
- เมื่อน้ำไหลผ่านท่อ การสูญเสียจากแรงเสียดทานจะทำให้ Pressure ลดลง
- การเปลี่ยนแปลงระดับความสูงก็ส่งผลต่อ Pressure เช่นกัน
วิศวกรต้องตรวจสอบให้แน่ใจว่า ยังมี Pressure เพียงพอที่หัว Sprinkler หรือ Hydrant ซึ่งอยู่ไกลที่สุด เพื่อให้เป็นไปตามข้อกำหนดด้านการจ่ายน้ำ
ด้วยเหตุนี้ การคำนวณทางไฮดรอลิก (Hydraulic Calculation) จึงมีความสำคัญอย่างมากในการออกแบบระบบ
บทบาทของ Total Dynamic Head (TDH)
Total Dynamic Head (TDH) เป็นหนึ่งในพารามิเตอร์ที่สำคัญที่สุดในการเลือกปั๊มดับเพลิง
TDH ประกอบด้วย
- Static Suction Lift หรือ Head ระดับความสูงหรือแรงยกด้านดูดแบบสถิต
- Static Discharge Elevation ความแตกต่างของระดับความสูงด้านจ่าย
- Friction Losses in Piping การสูญเสียจากแรงเสียดทานภายในระบบท่อ
- Required Residual Pressure at Discharge ความดันคงเหลือที่ต้องการ ณ จุดจ่ายน้ำ
หากประเมิน TDH ต่ำเกินไป ปั๊มดับเพลิงที่เลือกมาอาจไม่สามารถสร้าง Pressure ได้เพียงพอในขณะที่เกิดเหตุเพลิงไหม้ ในทางกลับกัน หากประเมิน TDH สูงเกินไป อาจทำให้เลือกปั๊มที่มีขนาดใหญ่เกินความจำเป็น ส่งผลให้
- เกิดความดันสูงเกินไป
- สิ้นเปลืองพลังงาน
- มีโอกาสทำให้อุปกรณ์ในระบบเสียหาย
การคำนวณที่ถูกต้องจึงช่วยให้ระบบ เป็นไปตามข้อกำหนดของมาตรฐาน(Code Compliance) และมีความน่าเชื่อถือในการใช้งาน
Fire Pump Performance Curve แสดงความสัมพันธ์ระหว่าง
- Flow Rate อัตราการไหล (GPM หรือ m³/h)
- Head เฮด (ft หรือ m)
- Efficiency ประสิทธิภาพ
- Power Consumption การใช้พลังงาน
ที่ 100% ของอัตราการไหลตามพิกัด (Rated Flow) ปั๊มจะต้องสามารถสร้าง Head ตามค่าพิกัดของปั๊มได้
ที่ 150% ของ Rated Flow ตามข้อกำหนดของ NFPA 20 ปั๊มต้องสามารถจ่ายได้อย่างน้อย 65% ของ Rated Pressure
การทำความเข้าใจว่า Head ลดลงอย่างไรเมื่อ Flow เพิ่มขึ้น มีความสำคัญอย่างมากต่อความปลอดภัยของระบบ ในขณะที่เกิดเหตุเพลิงไหม้ ความต้องการใช้น้ำอาจสูงกว่า Rated Flow ดังนั้นปั๊มจึงยังต้องสามารถสร้าง Pressure ได้เพียงพอ นี่คือเหตุผลว่าทำไมกราฟสมรรถนะที่อ้างอิง Head จึงเป็นเครื่องมือสำคัญสำหรับวิศวกร
ความเข้าใจผิดที่พบบ่อยเกี่ยวกับ Head และ Pressure
1. Head และ Pressure คือสิ่งเดียวกัน ไม่ใช่ ทั้งสองค่ามีความสัมพันธ์กัน แต่ไม่เหมือนกัน- Head ใช้บอกพลังงาน
- Pressure ใช้บอกแรงต่อพื้นที่
2. Pressure ยิ่งสูง ยิ่งหมายถึงสมรรถนะที่ดีเสมอ ไม่จำเป็นเสมอไป Pressure ที่สูงเกินไปอาจทำให้เกิดความเสียหายต่อ
- หัว Sprinkler
- วาล์ว
- ระบบท่อ
ดังนั้น ระบบปั๊มดับเพลิงจึงต้องได้รับการออกแบบและปรับสมดุลอย่างเหมาะสม
3. สามารถเลือกปั๊มโดยดูเฉพาะค่า PSI ได้ การเลือกปั๊มดับเพลิงโดยพิจารณาเฉพาะ Discharge Pressure โดยไม่คำนึงถึง Total Dynamic Head, Friction Loss และ Elevation ถือเป็นข้อผิดพลาดที่สำคัญในการออกแบบระบบ
ตัวอย่างการใช้งานจริงในการออกแบบระบบดับเพลิง
พิจารณาอาคารสูงแห่งหนึ่ง
- หัว Sprinkler ที่อยู่สูงที่สุดอยู่สูงกว่าปั๊ม 200 ฟุต
- Pressure ที่ต้องการ ณ หัว Sprinkler = 20 psi
- Friction Loss = 30 psi
1: แปลงระดับความสูงเป็น Pressure
200 ft ÷ 2.31 ≈ 86.6 psi
ดังนั้น Pressure ที่เกิดจากความแตกต่างของระดับความสูงเท่ากับประมาณ 86.6 psi
2: เพิ่ม Pressure ที่ต้องการ ณ หัว Sprinkler
86.6 + 20 = 106.6 psi
3: เพิ่ม Friction Loss
106.6 + 30 = 136.6 psi
ดังนั้น ปั๊มดับเพลิงต้องสามารถจ่าย Pressure ได้อย่างน้อยประมาณ
137 psi ที่Rated Flow
เมื่อนำไปแปลงเป็น Head
137 × 2.31 ≈ 316 ft of head
ดังนั้น ปั๊มต้องมี Head ประมาณ 316 ฟุต
ตัวอย่างนี้แสดงให้เห็นว่า Head และPressure มีความสัมพันธ์และทำงานร่วมกันอย่างไรในระบบป้องกันอัคคีภัยจริง
เหตุใดเรื่องนี้จึงมีความสำคัญสำหรับผู้ผลิตปั๊มดับเพลิง
สำหรับผู้ผลิตปั๊มดับเพลิง การเข้าใจและสามารถอธิบายความแตกต่างระหว่าง Head และ Pressure ได้อย่างชัดเจนเป็นสิ่งสำคัญสำหรับ
- การเลือกปั๊มที่ถูกต้อง
- การจัดทำเอกสารทางเทคนิค
- การสนับสนุนงานของวิศวกรที่ปรึกษา
- การหลีกเลี่ยงข้อผิดพลาดในการติดตั้งที่มีค่าใช้จ่ายสูง
- การปฏิบัติตามมาตรฐานสากล
ไม่ว่าจะเป็นการจัดหา UL Listed Fire Pumps, Diesel Engine Fire Pumps หรือ Vertical Turbine Pumps ข้อมูลสมรรถนะของปั๊มจะต้องถูกนำเสนออย่างถูกต้องและสามารถตีความได้อย่างเหมาะสม
การสื่อสารข้อมูลอย่างชัดเจนช่วยให้มั่นใจได้ว่า ระบบป้องกันอัคคีภัยที่ติดตั้งแล้วจะสามารถทำงานได้ตามที่ออกแบบไว้เมื่อเกิดเหตุฉุกเฉิน
Head, Pressure และการปฏิบัติตามมาตรฐาน
ระบบปั๊มดับเพลิงต้องเป็นไปตามมาตรฐานที่ได้รับการยอมรับ เช่น NFPA 20 ซึ่งกำหนดข้อกำหนดด้านสมรรถนะ ขั้นตอนการทดสอบ และเกณฑ์การยอมรับระบบ
ในระหว่างการ Factory Acceptance Testing (FAT) และการ Commissioning ณ หน้างาน
- Pressure Gauge ใช้สำหรับวัด Discharge Pressure
- ผลการทดสอบจะถูกนำไปเปรียบเทียบกับค่า Rated Head
- อัตราการไหลจะถูกตรวจสอบโดยใช้อุปกรณ์วัดที่ผ่านการสอบเทียบ
การเข้าใจความสัมพันธ์ระหว่าง Head และ Pressure ช่วยให้สามารถตีความผลการทดสอบได้อย่างถูกต้อง และช่วยให้เอกสารด้านการปฏิบัติตามมาตรฐานมีความถูกต้อง
Pump → สร้างHead → Head เปลี่ยนเป็นPressure ในระบบ→ Pressure ถูกใช้เพื่อเอาชนะแรงเสียดทาน+ ความสูง+ ต้องเหลือแรงดันเพียงพอที่Sprinkler/Hydrant
จุดที่ควรจำมากที่สุดคือ อย่าเลือกFire Pump จากค่าPSI เพียงอย่างเดียว แต่ต้องพิจารณาเลือกจาก Flow + TDH + Elevation + Friction Loss + Required Residual Pressure ร่วมกัน
Head และPressure ของปั๊มดับเพลิงมีความสัมพันธ์กันอย่างใกล้ชิด แต่โดยพื้นฐานแล้วเป็นแนวคิดที่แตกต่างกัน
Head หมายถึง พลังงานที่ปั๊มถ่ายเพิ่มให้กับน้ำ
ส่วน Pressure หมายถึง แรงที่เกิดขึ้นภายในระบบ
ในงานวิศวกรรมระบบป้องกันอัคคีภัย
- Head เป็นตัวกำหนดสมรรถนะของปั๊ม
- Pressure เป็นตัวกำหนดการทำงานของระบบ
- Total Dynamic Head (TDH) เป็นปัจจัยสำคัญในการเลือกปั๊มให้เหมาะสม
- Hydraulic Calculation ช่วยให้ระบบเป็นไปตามข้อกำหนดของมาตรฐานและมีความปลอดภัย
การมีความเข้าใจที่ชัดเจนเกี่ยวกับหลักการเหล่านี้จะช่วยนำไปสู่ การออกแบบระบบที่ดีขึ้นอาคารที่มีความปลอดภัยมากขึ้นและระบบป้องกันอัคคีภัยที่สามารถทำงานได้อย่างน่าเชื่อถือ
สำหรับ วิศวกรผู้รับเหมาและเจ้าของหรือผู้ดูแลอาคาร การเข้าใจความแตกต่างระหว่าง Fire Pump Head และPressure ไม่ใช่เพียงเรื่องทางทฤษฎีเท่านั้น แต่เป็น สิ่งจำเป็นในทางปฏิบัติ สำหรับการออกแบบและสร้างระบบที่สามารถปกป้องชีวิตและทรัพย์สิน ได้อย่างมีประสิทธิภาพในช่วงเวลาที่เกิดเหตุฉุกเฉินและมีความสำคัญที่สุด
